Fungsi Rotor Coil: 4 Peran, Bagian, Cara Kerja

Apa fungsi rotor coil pada alternator? Alternator merupakan salah satu komponen krusial dalam sistem listrik modern. Dalam dunia yang semakin tergantung pada daya listrik, pemahaman yang mendalam tentang bagaimana alternator bekerja sangat penting.

Salah satu komponen kunci dalam operasi alternator adalah rotor coil. Rotor coil, atau lilitan rotor, memiliki peran sentral dalam menghasilkan energi listrik dari energi mekanik.

Artikel ini akan menguraikan secara rinci mengenai fungsi rotor coil pada alternator, komponen atau bagian, dan bagaimana cara kerja untuk menghasilkan arus listrik yang vital bagi berbagai aplikasi.

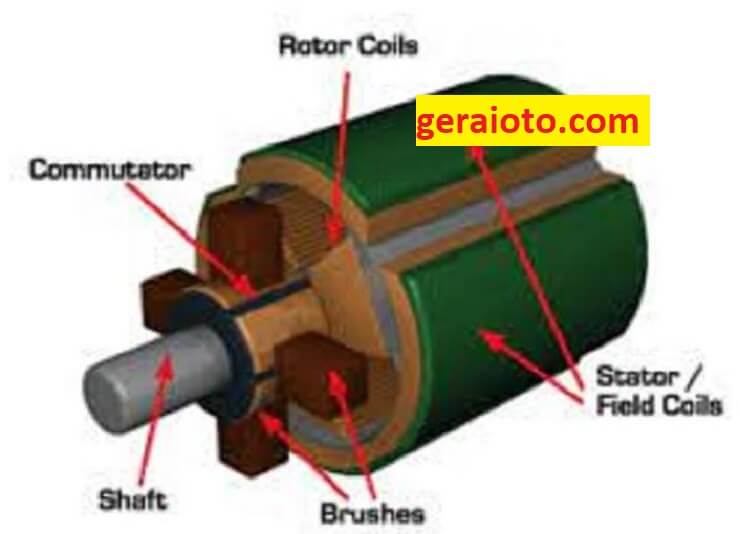

fungsi rotor coil

Fungsi Rotor Coil Pada Alternator

Pada alternator, rotor coil memiliki fungsi yang sangat penting dalam menghasilkan medan magnet yang bergerak relatif terhadap stator coil (gulungan stator) untuk menghasilkan arus listrik bolak-balik (AC). Alternator adalah sebuah generator yang mengubah energi mekanik menjadi energi listrik. Berikut adalah penjelasan lebih lanjut tentang fungsi rotor coil pada alternator:

1. Pembangkitan Medan Magnet

Rotor coil pada alternator biasanya terdiri dari lilitan kawat yang dikenal sebagai “field winding” atau “field coil.” Ketika arus listrik mengalir melalui lilitan ini, medan magnet yang dihasilkan di sekitar fungsi rotor coil menciptakan medan magnet stasioner di dalam alternator.

2. Pemutaran Rotor

Ketika fungsi rotor coil dihubungkan ke sumber arus listrik, medan magnet yang dihasilkan akan bergerak bersama dengan rotor. Ini menciptakan perbedaan kecepatan rotasi antara medan magnet rotor dan stator. Perbedaan kecepatan ini penting karena inilah yang akan memicu induksi elektromagnetik.

3. Induksi Elektromagnetik

Perbedaan kecepatan rotasi antara fungsi medan magnet rotor coil dan stator menyebabkan perubahan fluks magnetik yang melalui gulungan stator. Menurut hukum induksi elektromagnetik, perubahan fluks magnetik ini akan menginduksi arus listrik bolak-balik (AC) dalam gulungan stator.

4. Penghasilan Energi Listrik

Arus listrik yang diinduksi dalam gulungan stator merupakan arus listrik keluaran dari alternator. Arus rotor coil dapat diarahkan ke beban eksternal, seperti sistem listrik kendaraan atau jaringan listrik, memiliki fungsi untuk menyediakan daya yang diperlukan.

Bagian Bagian Rotor Coil

Tentu, berikut adalah penjelasan tentang bagian-bagian utama dari rotor coil pada alternator:

1. Lilitan Kawat (Field Winding)

Bagian utama dari rotor coil adalah lilitan kawat yang biasanya terbuat dari kawat tembaga. Lilitan ini membentuk kumparan atau gulungan yang di tempatkan di sekitar inti magnetik rotor. Ketika arus listrik mengalir melalui lilitan ini, medan magnet di hasilkan. Jumlah lilitan dan sifat konduktifitas kawat akan memengaruhi kuatnya medan magnet yang di hasilkan.

2. Inti Magnetik Rotor

Inti magnetik rotor coil memiliki fungsi sebagai “penguat” medan magnet yang berasal dari lilitan kawat. Ini sering kali terbuat dari besi atau material ferromagnetik lainnya, yang memiliki kemampuan untuk memperkuat dan mengarahkan medan magnet.

3. Cincin Geser (Slip Ring) atau Sistem Sikat (Brush System)

Bagian ini lebih relevan jika alternator menggunakan rotor coil dengan arus searah (DC). Cincin geser atau sistem sikat berguna untuk menghubungkan arus listrik dari sumber ke rotor coil. Cincin geser adalah cincin konduktif yang terhubung ke ujung lilitan kawat rotor, dan geser yang bersentuhan dengannya memungkinkan arus mengalir ke dalam lilitan. Sistem sikat melibatkan sepasang sikat yang bersentuhan dengan cincin geser, memungkinkan arus mengalir ke lilitan saat rotor berputar.

4. Koletor (Collector)

Ini relevan dalam alternator yang menggunakan cincin geser. Koletor adalah elemen yang menyediakan titik kontak tetap untuk menghubungkan cincin geser dengan sumber arus. Ini memastikan bahwa arus tetap mengalir ke lilitan kawat rotor tanpa gangguan.

5. Sistem Pendingin (Cooling System)

Karena fungsi rotor coil dan inti magnetik dapat menghasilkan panas akibat resistensi kawat dan kerugian energi, beberapa alternator di lengkapi dengan sistem pendingin. Ini dapat berupa sirip pendingin, aliran udara yang terarah, atau bahkan cairan pendingin untuk menjaga suhu rotor tetap dalam batas yang aman.

6. Bearing (Bantalan)

Rotor alternator perlu berputar dengan lancar dan minimal gesekan. Oleh karena itu, bantalan berguna untuk mendukung rotor dan memungkinkannya berputar dengan bebas. Ini membantu mempertahankan efisiensi dan kinerja optimal alternator.

Cara Kerja Rotor Coil Pada Alternator

Cara kerja rotor coil pada alternator melibatkan proses kompleks yang melibatkan interaksi antara medan magnet yang bergerak relatif dan gulungan stator, menghasilkan arus listrik bolak-balik. Berikut adalah langkah-langkah dan penjelasan lebih rinci tentang cara kerja rotor coil pada alternator:

1. Pembangkitan Medan Magnet

Rotor coil pada alternator terdiri dari lilitan kawat yang membentuk gulungan di sekitar inti magnetik rotor. Ketika arus listrik mengalir melalui lilitan kawat ini, medan magnet yang berpusat pada rotor terbentuk. Medan magnet ini mungkin berasal dari sumber arus searah (DC) yang di sediakan melalui cincin geser dan koletor atau dari sumber arus bolak-balik (AC) pada beberapa tipe alternator.

2. Putaran Rotor

Rotor alternator berputar karena energi mekanik di berikan, biasanya melalui poros atau bantalan yang mendukungnya. Karena rotor berputar, medan magnet yang berasal dari rotor coil juga berputar bersama dengan rotor.

3. Interaksi Medan Magnet

Interaksi antara medan magnet yang berasal dari rotor coil (yang berputar) dan medan magnet stator (yang diam) adalah inti dari cara kerja alternator. Medan magnet stator biasanya berasal dari lilitan stator yang di tempatkan di sekitar rotor. Karena rotor dan stator memiliki kecepatan rotasi yang berbeda, terjadi perubahan fluks magnetik yang melintasi lilitan stator.

4. Induksi Elektromagnetik

Prinsip induksi elektromagnetik menyatakan bahwa perubahan fluks magnetik yang melintasi kawat menginduksi arus listrik dalam kawat tersebut. Dalam kasus rotor coil dan gulungan stator alternator, perubahan fluks magnetik yang berasal dari interaksi medan magnet yang berputar menghasilkan arus listrik bolak-balik dalam lilitan stator.

5. Arus Listrik Keluaran

Arus listrik yang berasal dari gulungan stator merupakan hasil akhir dari proses ini. Hal ini merupakan arus bolak-balik (AC) yang dapat berguna untuk menyediakan daya listrik untuk berbagai perangkat dan sistem, mulai dari sistem pencahayaan hingga peralatan elektronik yang lebih kompleks.

Dengan demikian, fungsi utama rotor coil pada alternator adalah untuk menghasilkan medan magnet yang bergerak relatif terhadap stator coil, sehingga memungkinkan terjadinya induksi elektromagnetik yang menghasilkan arus listrik bolak-balik. Arus ini merupakan keluaran utama dari alternator dan berguna untuk menyediakan daya listrik.
