Apa aja bagian bagian camshaft? Camshaft merupakan salah satu komponen penting dalam mesin pembakaran dalam yang berfungsi mengatur buka-tutup katup pada sistem mekanisme katup. Komponen ini bekerja secara sinkron dengan crankshaft melalui sistem penggerak seperti rantai timing, sabuk timing, atau gear. Keberadaan noken as sangat menentukan kinerja mesin, karena pengaturan bukaan katup yang tepat akan memengaruhi proses pemasukan campuran udara-bahan bakar dan pembuangan gas sisa pembakaran.
Camshaft terdiri dari beberapa bagian utama dengan fungsi masing-masing yang saling mendukung agar mekanisme katup dapat bekerja optimal. Setiap bagian memiliki bentuk, posisi, dan peran yang spesifik, mulai dari lobe yang menekan katup, poros utama sebagai penopang, hingga komponen tambahan seperti bearing journal dan sprocket. Pemahaman mengenai bagian-bagian camshaft sangat penting, baik untuk proses perawatan, perbaikan, maupun penggantian komponen, guna menjaga performa mesin tetap prima.
Apa itu Camshaft?
Camshaft adalah poros berbentuk silindris panjang yang memiliki tonjolan-tonjolan (cam) di sepanjang sisinya, di mana setiap cam mengatur kerja katup tertentu. Noken as banyak digunakan pada mesin dengan piston (reciprocating engine) dan menjadi salah satu kunci dalam pengaturan siklus kerja mesin.

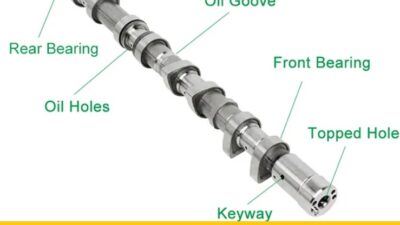

Bagian Bagian Utama Camshaft
Secara umum, camshaft terdiri dari dua bagian besar:
- Journal – Bagian poros camshaft yang berhubungan langsung dengan dudukan laher dan gigi sentrik.
- Lobe – Tonjolan pada noken as yang mengatur pembukaan dan penutupan klep.
Pada lobe noken as, terdapat beberapa elemen penting seperti base circle, flank, dan nose (bagian puncak lobe yang bentuknya menyerupai hidung).
Noken as adalah poros berbentuk silinder yang memiliki tonjolan (cam/lobe) yang berfungsi untuk mengatur waktu buka-tutup katup pada mesin pembakaran dalam. Kinerja camshaft sangat memengaruhi performa mesin, efisiensi bahan bakar, dan emisi gas buang. Berikut adalah bagian-bagian utama camshaft:
1. Cam Lobe
Cam lobe adalah tonjolan berbentuk elips atau oval pada noken as yang bertugas menekan katup secara langsung atau melalui perantara seperti rocker arm atau finger follower. Bentuk dan profil lobe memengaruhi lama waktu katup terbuka (duration) dan seberapa tinggi katup terbuka (lift), yang pada akhirnya memengaruhi performa mesin, torsi, dan efisiensi bahan bakar.
2. Bearing Journal
Bearing journal merupakan bagian silinder pada camshaft yang terletak di titik-titik tumpuan poros dan bersentuhan langsung dengan bantalan pada blok atau kepala silinder. Bagian ini berfungsi menopang camshaft agar dapat berputar dengan halus sekaligus mengurangi gesekan. Keausan pada bearing journal dapat menyebabkan camshaft goyang atau macet.
3. Camshaft Gear / Sprocket
Bagian bagian camshaft ini ini berupa roda gigi atau sprocket yang menghubungkan camshaft dengan crankshaft melalui mekanisme penggerak seperti timing belt, timing chain, atau timing gear. Bagian gear memastikan putaran camshaft selalu sinkron dengan crankshaft, sehingga waktu buka-tutup katup tepat sesuai gerakan piston.
4. Thrust Plate / Flange
Thrust plate atau flange adalah pelat atau bibir penahan yang berfungsi mencegah noken as bergerak maju-mundur secara aksial saat berputar. Komponen ini menjaga posisi camshaft agar tetap stabil sehingga timing mesin tidak berubah.
5. Distributor Drive Gear (pada mesin lama)
Roda gigi kecil ini terpasang pada camshaft untuk menggerakkan distributor pengapian dan pompa oli. Fungsi ini hanya terdapat pada mesin-mesin lama dengan sistem pengapian konvensional.
6. Oil Passage / Lubrication Hole
Oil passage adalah lubang kecil atau saluran oli yang terdapat pada camshaft untuk menyalurkan pelumas ke bagian lobe dan bearing. Pelumasan yang optimal sangat penting untuk mengurangi gesekan, mencegah keausan, dan memperpanjang usia pakai camshaft.
7. Cam Nose
Bagian bagian camshaft ini adalah titik tertinggi pada cam lobe yang menentukan seberapa besar katup akan terbuka. Semakin tinggi cam nose, semakin besar aliran udara dan bahan bakar yang masuk, namun desainnya harus disesuaikan agar tidak mengorbankan keandalan mesin.
8. Base Circle
Base circle merupakan bagian cam lobe yang berbentuk lingkaran penuh tanpa tonjolan. Saat lobe berada pada posisi base circle, katup dalam keadaan tertutup dan inilah momen yang digunakan untuk mengukur celah katup.
9. Keyway atau Dowel Pin
Keyway adalah celah atau lubang pengunci, sedangkan dowel pin adalah pin kecil yang berfungsi mengunci posisi sprocket camshaft agar tidak bergeser dari pengaturan timing yang telah ditentukan. Keakuratan posisi ini sangat penting untuk sinkronisasi kerja mesin.
Elemen Penting pada Camshaft
Selain berbagai bagian bagian Utama pada camshaft atau noken as diatas terdapat beberapa elemen penting yang wajib diketahui yaitu:
1. Lobe Lift
Lobe lift adalah tinggi maksimum tonjolan atau benjolan pada lobe camshaft yang bertugas mengatur bukaan katup. Nilai lobe lift menentukan seberapa jauh katup akan terdorong terbuka. Perlu diketahui bahwa lobe lift berbeda dengan valve lift (tinggi angkatan katup), karena bukaan katup yang sebenarnya dipengaruhi oleh rasio pada mekanisme penggerak seperti rocker arm atau tappet. Semakin tinggi nilai lobe lift, umumnya semakin besar volume campuran udara dan bahan bakar yang masuk ke dalam ruang bakar, yang dapat meningkatkan tenaga mesin, namun juga memengaruhi konsumsi bahan bakar dan karakter mesin.
2. Duration (Durasi Waktu)
Duration adalah lamanya waktu katup tetap dalam kondisi terbuka selama satu siklus kerja mesin, yang diukur dalam derajat putaran poros engkol (crankshaft). Nilai durasi memengaruhi karakter mesin—durasi yang lebih panjang memungkinkan aliran udara-bahan bakar lebih besar, cocok untuk putaran tinggi, sedangkan durasi yang lebih pendek biasanya menghasilkan torsi lebih baik di putaran rendah. Penyesuaian durasi harus mempertimbangkan kapasitas silinder, sistem induksi udara, serta tujuan penggunaan mesin, apakah untuk efisiensi bahan bakar, performa harian, atau balap.
3. Overlap
Overlap adalah kondisi di mana katup masuk (intake valve) dan katup buang (exhaust valve) terbuka secara bersamaan dalam waktu singkat. Hal ini terjadi di akhir langkah buang dan awal langkah hisap, tepat saat piston berada di Titik Mati Atas (TMA). Fungsi overlap adalah membantu pembersihan sisa gas pembakaran dari silinder sekaligus memudahkan masuknya campuran udara-bahan bakar baru. Besar kecilnya overlap memengaruhi respons mesin—overlap besar cocok untuk mesin berputaran tinggi, sedangkan overlap kecil lebih sesuai untuk mesin yang dioptimalkan pada putaran rendah hingga menengah.
4. Lobe Separation Angle (LSA)
Lobe Separation Angle adalah sudut pemisah antara pusat puncak intake lobe dan pusat puncak exhaust lobe, yang biasanya diukur dalam derajat poros camshaft. LSA berpengaruh langsung terhadap karakter tenaga, torsi, dan tingkat overlap. LSA yang sempit (misalnya 104°–108°) cenderung memberikan tenaga puncak lebih besar pada putaran tinggi, namun dengan idle yang lebih kasar. Sebaliknya, LSA yang lebih lebar (misalnya 110°–114°) memberikan idle mesin yang lebih halus, torsi lebih baik di putaran rendah, dan efisiensi bahan bakar yang lebih baik, namun sedikit mengurangi tenaga puncak di putaran tinggi.
Kesimpulan
Camshaft memiliki peran vital dalam mengatur proses kerja mesin melalui mekanisme katup. Setiap bagian bagian utama pada camshaft memiliki fungsi yang saling berkaitan, mulai dari cam lobe yang mengatur bukaan katup, bearing journal yang menopang poros, hingga sprocket yang menjaga sinkronisasi putaran. Pemahaman mendalam mengenai bagian-bagian ini sangat penting bagi teknisi otomotif, terutama dalam proses diagnosis kerusakan, perawatan, dan perbaikan mesin.
