Apa itu mekanisme katup OHC? Dalam dunia otomotif, sistem mekanisme katup memiliki peran yang sangat penting dalam menentukan performa dan efisiensi mesin. Salah satu jenis mekanisme katup yang banyak digunakan pada kendaraan modern adalah OHC (Overhead Camshaft). Mekanisme ini menjadi pilihan utama karena mampu menghasilkan kinerja mesin yang lebih optimal, efisien, dan responsif dibandingkan sistem katup konvensional.

Mekanisme katup OHC bekerja dengan menempatkan poros nok (camshaft) di bagian atas kepala silinder, tepat di atas katup. Posisi ini membuat proses pembukaan dan penutupan katup menjadi lebih presisi karena pergerakan camshaft dapat langsung menggerakkan katup melalui rocker arm atau bahkan langsung tanpa perantara, tergantung pada desain mesinnya. Hal ini berbeda dengan sistem OHV (Overhead Valve) yang meletakkan camshaft di blok silinder dan memerlukan batang penekan (push rod) untuk menggerakkan katup.

Dengan desain yang lebih ringkas dan efisien, mekanisme katup OHC mampu mengurangi gesekan, meningkatkan tenaga mesin, serta memudahkan pengaturan waktu katup (valve timing). Tak heran jika sistem ini banyak diterapkan pada mobil dan sepeda motor masa kini, terutama yang mengutamakan performa tinggi, efisiensi bahan bakar, dan emisi rendah.

Dalam artikel ini akan dibahas secara lengkap mengenai pengertian mekanisme katup OHC, komponen-komponennya, serta cara kerja sistem ini dalam proses pemasukan dan pembuangan gas pada mesin empat langkah. Penjelasan ini diharapkan dapat memberikan pemahaman yang lebih mendalam tentang bagaimana mekanisme OHC berperan penting dalam menghasilkan performa mesin yang optimal.

Pengertian Mekanisme Katup OHC

Mekanisme katup OHC (Overhead Camshaft) adalah sistem penggerak katup yang menempatkan poros nok (camshaft) di bagian atas kepala silinder, tepat di atas katup masuk dan katup buang. Sistem ini berfungsi untuk mengatur proses pemasukan campuran udara-bahan bakar dan pembuangan gas sisa pembakaran pada mesin empat langkah.

Berbeda dengan sistem OHV (Overhead Valve) yang menempatkan camshaft di dalam blok silinder dan menggunakan push rod untuk menggerakkan katup, sistem OHC bekerja lebih langsung dan efisien karena camshaft berada lebih dekat dengan katup. Desain ini membuat mekanisme kerja mesin menjadi lebih presisi, minim gesekan, dan responsif terhadap perubahan putaran mesin.

Fungsi Mekanisme Katup OHC (Overhead Camshaft)

Mekanisme katup merupakan “jantung kecil” dalam sistem pengendalian aliran udara dan gas buang mesin empat langkah. Dalam sistem OHC (Overhead Camshaft), fungsi utama bukan hanya membuka dan menutup katup, tetapi juga memastikan sinkronisasi sempurna antara gerak piston dan aliran gas di dalam ruang bakar. Untuk memahami lebih dalam, berikut penjelasan lengkap mengenai fungsi mekanisme katup OHC dalam berbagai aspek kerja mesin.

1. Mengatur Waktu Pembukaan dan Penutupan Katup (Valve Timing)

Fungsi paling mendasar dari mekanisme katup OHC adalah mengatur waktu kapan katup masuk (intake valve) dan katup buang (exhaust valve) harus terbuka dan tertutup.

• Pada langkah hisap, katup masuk harus terbuka agar campuran udara dan bahan bakar dapat masuk ke ruang bakar.
• Pada langkah buang, katup buang harus terbuka agar gas sisa pembakaran dapat keluar.

Camshaft pada sistem OHC mengontrol proses ini dengan sangat presisi karena posisinya langsung berada di atas katup, tanpa banyak komponen perantara seperti pada sistem OHV.

Presisi waktu buka-tutup katup ini disebut valve timing, dan sangat memengaruhi tenaga, torsi, serta efisiensi mesin. Pada kendaraan modern, pengaturan ini bahkan dapat diubah secara dinamis menggunakan teknologi VVT (Variable Valve Timing) untuk menyesuaikan kebutuhan mesin pada setiap kondisi putaran.

2. Mengoptimalkan Pengisian dan Pembuangan Gas di Ruang Bakar

Mekanisme OHC berfungsi untuk memastikan aliran gas masuk dan keluar berlangsung maksimal dan efisien. Ketika camshaft menekan katup masuk, udara dan bahan bakar mengalir ke ruang bakar dengan cepat karena katup dapat membuka lebih lebar (valve lift lebih besar).

Begitu juga pada katup buang — gas sisa pembakaran dapat keluar dengan lancar karena sistem OHC mampu membuka katup dalam durasi dan sudut yang tepat. Dengan pengaturan ini, proses volumetric efficiency mesin meningkat, artinya jumlah udara yang masuk ke ruang bakar menjadi lebih banyak dan pembakaran berlangsung sempurna.

3. Menghasilkan Pembakaran yang Efisien dan Tenaga Optimal

Fungsi mekanisme katup OHC juga berhubungan langsung dengan efisiensi pembakaran dan tenaga yang dihasilkan mesin.
Karena camshaft berada di atas kepala silinder, gerakannya lebih cepat dan akurat, sehingga:

• Pembukaan katup terjadi tepat pada waktunya (tidak terlambat atau terlalu cepat).
• Campuran udara-bahan bakar terhisap secara sempurna.
• Gas buang terlepas sepenuhnya dari ruang bakar.

Hal ini membuat proses pembakaran lebih sempurna, menghasilkan tenaga mesin yang maksimal dengan konsumsi bahan bakar yang lebih irit.

4. Menjamin Sinkronisasi Antara Gerakan Crankshaft dan Katup

Camshaft pada sistem OHC digerakkan oleh rantai timing (timing chain) atau sabuk timing (timing belt) yang terhubung langsung dengan crankshaft. Fungsi mekanisme ini adalah memastikan kedua poros berputar secara sinkron, dengan perbandingan 2:1 (setiap dua putaran crankshaft = satu putaran camshaft).

Sinkronisasi ini penting agar:

• Katup tidak terbuka ketika piston masih berada di posisi yang berpotensi menabrak (menghindari bent valve).
• Setiap langkah mesin (hisap, kompresi, usaha, buang) terjadi dengan urutan yang tepat.
• Gangguan sekecil apa pun pada sinkronisasi ini akan menyebabkan misfire, kehilangan tenaga, bahkan kerusakan mesin serius.

5. Mengurangi Gesekan dan Kehilangan Tenaga Mekanis

Dibandingkan dengan sistem OHV, mekanisme OHC memiliki lebih sedikit komponen perantara, karena camshaft langsung menekan katup atau melalui rocker arm pendek. Keuntungannya adalah:

• Gesekan mekanis lebih kecil.
• Kehilangan tenaga akibat gesekan berkurang.
• Putaran mesin lebih halus dan dapat mencapai RPM tinggi tanpa hambatan.

Inilah alasan mengapa mesin dengan sistem OHC banyak digunakan pada kendaraan yang mengutamakan performa tinggi, seperti mobil sport dan motor balap.

6. Mempermudah Pengaturan dan Perawatan Katup (Valve Clearance Adjustment)

Mekanisme OHC juga mempermudah proses penyetelan celah katup (valve clearance) karena seluruh sistem katup berada di kepala silinder dan mudah dijangkau. Dengan penyetelan yang tepat:

• Katup tidak mengalami kebocoran kompresi.
• Bunyi “klotok-klotok” akibat celah longgar dapat dihindari.
• Umur komponen katup dan camshaft menjadi lebih panjang.

Selain itu, desain OHC juga memudahkan penerapan hydraulic lifter, yang secara otomatis mengatur celah katup tanpa perlu penyetelan manual berkala.

7. Meningkatkan Efisiensi Bahan Bakar dan Menurunkan Emisi Gas Buang

Fungsi penting lain dari mekanisme katup OHC adalah meningkatkan efisiensi bahan bakar serta menurunkan emisi gas buang. Dengan kontrol yang presisi pada waktu buka-tutup katup, pembakaran menjadi lebih sempurna sehingga:

• Bahan bakar terbakar habis tanpa sisa.
• Gas buang yang dihasilkan lebih bersih.
• Mesin bekerja lebih hemat karena tidak ada energi yang terbuang sia-sia.

Inilah yang membuat sistem OHC menjadi standar umum pada mesin-mesin modern yang memenuhi regulasi emisi Euro 4 hingga Euro 6.

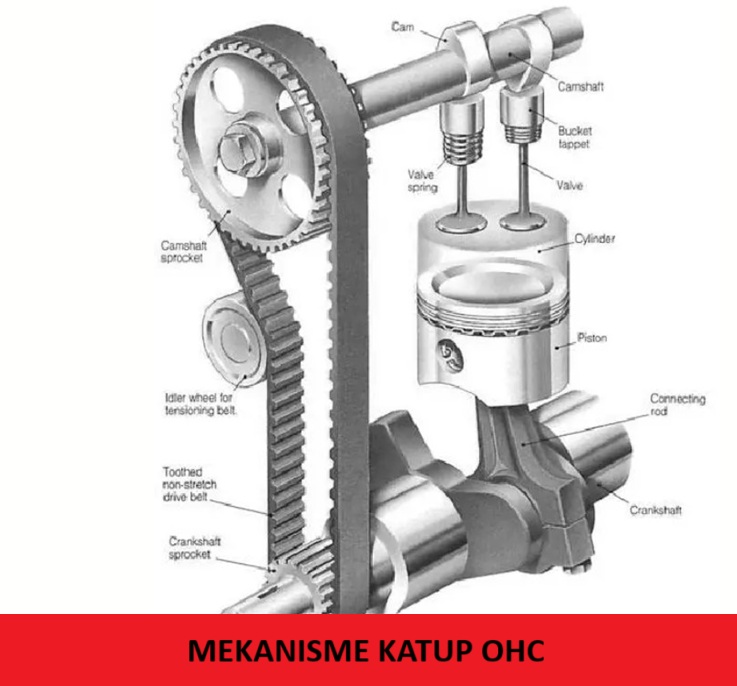

Komponen Utama Mekanisme Katup OHC

Mekanisme katup OHC terdiri dari beberapa komponen penting yang bekerja secara bersamaan, antara lain:

1. Camshaft (Poros Nok) berfungsi untuk menekan katup masuk dan buang sesuai urutan kerja mesin. Camshaft diputar oleh poros engkol (crankshaft) melalui rantai atau sabuk timing.
2. Cam Lobe (Nok) adalah bagian menonjol pada camshaft yang menentukan besar dan lama bukaan katup.
3. Rocker Arm (Pelatuk Katup) berfungsi meneruskan gerakan dari camshaft ke katup. Pada beberapa desain OHC, camshaft dapat langsung menekan katup tanpa rocker arm (direct acting type).
4. Valve (Katup) terdiri dari katup masuk dan katup buang. Katup ini membuka dan menutup saluran udara-bahan bakar serta saluran buang.
5. Valve Spring (Pegas Katup) bertugas menekan katup kembali ke posisi tertutup setelah ditekan oleh nok.
6. Timing Chain atau Timing Belt menghubungkan camshaft dengan crankshaft agar putaran keduanya sinkron (perbandingan 2:1).
7. Camshaft Bearing (Bantalan Camshaft) menopang camshaft agar dapat berputar dengan halus tanpa gesekan berlebihan.

Cara Kerja Mekanisme Katup OHC

Mekanisme katup OHC bekerja mengikuti empat langkah utama mesin bensin, yaitu:

1. Pergerakan Awal dari Crankshaft

Proses kerja mekanisme katup OHC dimulai dari putaran crankshaft (poros engkol) yang digerakkan oleh tenaga hasil pembakaran di ruang bakar. Putaran ini kemudian diteruskan ke camshaft (poros nok) menggunakan rantai timing (timing chain) atau sabuk timing (timing belt). Hubungan antara kedua komponen ini diatur secara sinkron agar pembukaan dan penutupan katup sesuai dengan langkah-langkah kerja mesin empat langkah.

2. Putaran Camshaft Mengatur Katup

Ketika camshaft berputar, noken as (cam lobe) yang memiliki bentuk tonjolan khusus akan menekan rocker arm atau langsung menekan ujung batang katup, tergantung desain OHC-nya. Gerakan ini menyebabkan katup membuka sehingga campuran udara dan bahan bakar dapat masuk ke dalam ruang bakar (pada katup masuk) atau gas buang dapat keluar (pada katup buang).

3. Pembukaan Katup yang Presisi

Salah satu keunggulan sistem OHC adalah presisi tinggi dalam pengaturan waktu katup. Karena camshaft terletak langsung di atas kepala silinder, gaya yang diteruskan ke katup menjadi lebih efisien dan tidak mengalami banyak kehilangan energi seperti pada sistem OHV yang menggunakan push rod. Hal ini menghasilkan respon mesin yang lebih cepat dan efisiensi pembakaran yang lebih baik.

4. Penutupan Katup oleh Pegas Katup (Valve Spring)

Setelah tonjolan camshaft melewati puncaknya, tekanan pada katup berkurang. Pegas katup (valve spring) kemudian akan menekan katup kembali ke posisi semula sehingga katup menutup rapat. Proses ini terjadi secara berulang-ulang dan sangat cepat seiring dengan kecepatan putaran mesin.

5. Sinkronisasi dengan Langkah Mesin Empat Tak

Kerja katup OHC selalu disesuaikan dengan empat langkah kerja mesin: hisap, kompresi, usaha, dan buang.

• Pada langkah hisap, katup masuk terbuka agar campuran udara dan bahan bakar masuk.
• Pada langkah kompresi, kedua katup tertutup untuk menahan tekanan di ruang bakar.
• Pada langkah usaha, terjadi pembakaran yang mendorong piston ke bawah.
• Pada langkah buang, katup buang terbuka untuk mengeluarkan sisa gas pembakaran.

6. Efisiensi dan Keunggulan Kerja OHC

Dengan sistem kerja yang efisien ini, mekanisme OHC mampu memberikan pembakaran lebih sempurna, tenaga lebih besar, serta konsumsi bahan bakar yang lebih hemat. Selain itu, karena desainnya lebih sederhana tanpa banyak batang penghubung, getaran mesin berkurang dan perawatan menjadi lebih mudah.

Kesimpulan

Mekanisme katup OHC (Overhead Camshaft) merupakan sistem pengatur buka-tutup katup yang efisien dan presisi. Dengan posisi camshaft di atas kepala silinder, sistem ini mampu memberikan performa tinggi, efisiensi bahan bakar optimal, serta emisi gas buang rendah. Karena keunggulan tersebut, OHC menjadi standar umum pada kendaraan modern, baik mobil maupun sepeda motor.

Pemahaman tentang mekanisme OHC tidak hanya penting bagi teknisi otomotif, tetapi juga bagi pelajar SMK otomotif agar mampu mendiagnosis, merawat, dan memperbaiki sistem katup mesin dengan benar.
