Apa fungsi dari automatic timer pada pompa injeksi? Dalam sistem bahan bakar mesin diesel, terdapat berbagai komponen penting yang memiliki peran khusus untuk menunjang kinerja mesin agar tetap optimal. Salah satu komponen tersebut adalah automatic timer yang terpasang pada pompa injeksi. Meskipun bentuknya relatif kecil, perannya sangat krusial dalam menentukan tepat tidaknya waktu penginjeksian bahan bakar ke dalam ruang bakar.

Automatic timer bekerja secara otomatis menyesuaikan waktu pengapian bahan bakar dengan kondisi kerja mesin, khususnya pada perubahan putaran dan beban. Tanpa adanya komponen ini, proses pembakaran bisa menjadi tidak efisien, menurunkan performa mesin, serta meningkatkan konsumsi bahan bakar dan emisi gas buang.

Oleh karena itu, memahami fungsi automatic timer, cara kerja, serta komponennya sangat penting, terutama bagi mekanik, teknisi, maupun pelajar otomotif. Dengan pemahaman yang baik, perawatan dan perbaikan sistem bahan bakar diesel dapat dilakukan lebih tepat sehingga mesin mampu bekerja dengan efisiensi dan daya tahan yang maksimal.

Pengertian Automatic Timer

Automatic timer adalah salah satu komponen penting pada pompa injeksi tipe distributor yang memiliki fungsi untuk mengatur waktu penginjeksian bahan bakar ke dalam ruang bakar. Komponen ini bekerja secara otomatis menyesuaikan timing penginjeksian sesuai dengan tekanan bahan bakar dan kondisi kerja mesin, terutama pada saat terjadi perubahan beban maupun putaran mesin.

Tanpa fungsi dari automatic timer, proses penyemprotan bahan bakar bisa terjadi terlalu cepat atau terlalu lambat, sehingga pembakaran menjadi tidak sempurna.

Fungsi Automatic Timer

Secara umum, automatic timer memiliki beberapa fungsi utama, antara lain:

1. Mengatur Waktu Penginjeksian Bahan Bakar

Automatic timer memiliki fungsi untuk memastikan bahwa bahan bakar disemprotkan ke ruang bakar pada saat yang tepat. Ketepatan waktu ini sangat menentukan kualitas pembakaran, karena jika injeksi terjadi terlalu awal atau terlambat, tenaga mesin akan berkurang dan efisiensi pembakaran menurun.

2. Menyesuaikan Timing dengan Putaran Mesin

Saat mesin berputar pada kecepatan rendah, injeksi bahan bakar dilakukan pada waktu standar. Namun, ketika putaran mesin meningkat, automatic timer akan mempercepat waktu penginjeksian agar pembakaran tetap terjadi tepat pada titik optimal. Penyesuaian ini terjadi secara otomatis mengikuti perubahan kecepatan mesin.

3. Meningkatkan Efisiensi dan Performa Mesin

Dengan pengaturan timing yang akurat, pembakaran berlangsung lebih sempurna. Akibatnya, tenaga mesin meningkat, konsumsi bahan bakar menjadi lebih irit, dan mesin dapat bekerja lebih stabil tanpa kehilangan performa.

4 Mengurangi Emisi Gas Buang

Fungsi penting lainnya dari automatic timer adalah membantu menekan emisi gas buang. Automatic timer memastikan pembakaran lebih bersih sehingga kandungan gas berbahaya seperti asap hitam (partikulat) dapat berkurang, sekaligus mendukung standar ramah lingkungan.

5. Mencegah Knocking dan Getaran Mesin

Knocking atau ketukan mesin bisa terjadi jika bahan bakar disemprotkan tidak sesuai timing. Automatic timer memiliki fungsi untuk membantu mengatur agar pembakaran tidak terjadi terlalu dini ataupun terlalu lambat, sehingga suara mesin lebih halus dan getaran dapat diminimalisir.

Komponen Automatic Timer

Pada umumnya, automatic timer terdiri atas beberapa bagian yang memiliki peran atau fungsi penting, di antaranya:

1. Roller Ring

Roller ring pada automatic timer memiliki fungsi sebagai dudukan sekaligus penahan roller agar tetap berada di posisinya ketika berputar. Komponen ini menjaga kestabilan roller saat mengikuti perputaran shaft injection pump. Dengan adanya roller ring, roller dapat bergerak dengan presisi tanpa bergeser atau terlepas dari jalurnya.

2. Roller

Roller terbuat dari baja berbentuk bundar yang berputar mengikuti putaran shaft pada injection pump. Fungsi roller pada automatic timer adalah memperlancar gerakan mekanis dan menjadi tumpuan bagi eccentric disc. Keberadaan roller sangat penting untuk mengurangi gesekan, sehingga kinerja automatic timer tetap halus dan tidak menimbulkan keausan berlebihan.

3. Slide Pin

Slide pin pada automatic timer memiliki fungsi sebagai penghubung pergerakan piston dengan pegas. Saat tekanan bahan bakar berubah, slide pin akan meneruskan gerakan piston ke mekanisme automatic timer. Dengan begitu, slide pin memastikan pemajuan atau pengembalian sudut penginjeksian berjalan sesuai kondisi tekanan dalam housing.

4. Piston

Piston adalah komponen yang bergerak berdasarkan tekanan bahan bakar dalam injection pump housing. Saat tekanan meningkat, piston akan terdorong sehingga menggerakkan slide pin untuk memajukan waktu injeksi. Sebaliknya, saat tekanan turun, piston akan kembali ke posisi semula dengan bantuan pegas. Peran piston inilah yang membuat automatic timer responsif terhadap perubahan putaran mesin.

5. Pegas (Spring)

Pegas atau timer spring berfungsi mengembalikan posisi piston ke keadaan awal setelah terdorong oleh tekanan bahan bakar. Selain itu, pegas juga mengatur keseimbangan antara gaya dorong bahan bakar dan gerakan piston. Kekuatan pegas sangat menentukan tingkat pemajuan sudut injeksi, sehingga harus dirancang dengan ketahanan dan elastisitas yang sesuai.

Cara Kerja Automatic Timer

Setelah memahami fungsi dari automatic timer pada pompa injeksi maka perlu juga mengetahui cara kerjanya. Meskipun ada beberapa tipe mechanical automatic timer, prinsip kerjanya hampir sama.

Automatic Timer bekerja dengan memanfaatkan perubahan tekanan bahan bakar dan gaya sentrifugal dari putaran mesin. Ketika mesin berputar, gaya sentrifugal pada flyweight akan semakin besar, sehingga mampu melawan tekanan pegas timer. Perubahan inilah yang membuat sudut penginjeksian bahan bakar dimajukan sesuai kebutuhan putaran mesin.

1. Saat putaran mesin rendah

Pada kondisi putaran rendah, rotor blade dalam injection pump hanya menghasilkan tekanan bahan bakar yang kecil. Tekanan ini belum mampu mengalahkan kekuatan pegas timer, sehingga piston tidak bergerak untuk memajukan waktu injeksi. Akibatnya, injeksi tetap berlangsung pada posisi standar tanpa pemajuan.

2. Saat putaran mesin meningkat

Ketika kecepatan mesin bertambah, rotor blade menghasilkan tekanan bahan bakar yang lebih tinggi. Tekanan tersebut mendorong piston melawan pegas timer sehingga slide pin bergerak dan sudut penginjeksian bahan bakar dimajukan. Hal ini membuat bahan bakar diinjeksikan lebih cepat agar pembakaran tetap sesuai dengan posisi piston.

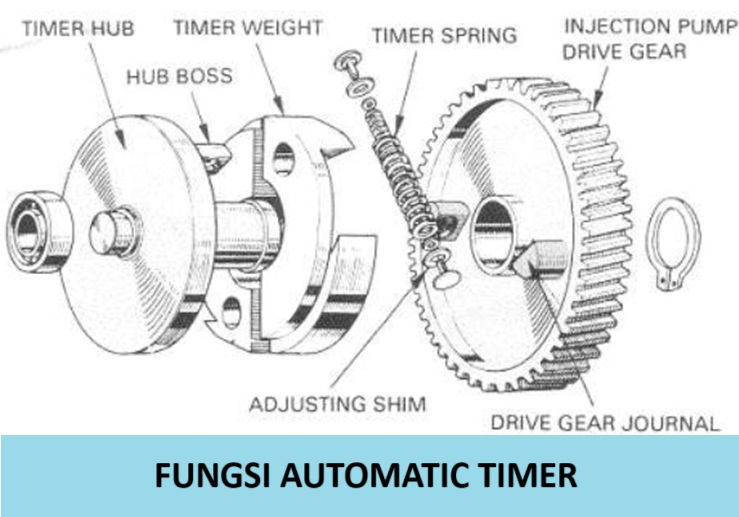

Flyweight yang terhubung dengan mekanisme camshaft akan mengembang ke arah luar saat putaran mesin tinggi. Pergerakan ini melawan pegas timer dan memutar holder pin sehingga posisi camshaft injeksi sedikit berubah ke arah maju. Dengan begitu, injeksi bahan bakar dilakukan lebih cepat daripada kondisi normal.

Kinerja automatic timer bergantung pada keseimbangan antara gaya sentrifugal dari flyweight, tekanan bahan bakar, serta kekuatan pegas timer. Jika gaya sentrifugal terlalu besar, timer akan memajukan injeksi berlebihan. Sebaliknya, jika pegas terlalu kuat, pemajuan injeksi bisa terhambat. Oleh karena itu, desain automatic timer dibuat dengan perhitungan yang presisi agar seimbang.

Dengan adanya pemajuan waktu injeksi yang tepat, bahan bakar dapat terbakar pada saat piston berada di posisi ideal. Hasilnya, tenaga mesin tetap optimal, konsumsi bahan bakar lebih efisien, serta pembakaran berlangsung sempurna meskipun putaran mesin berubah-ubah.

Kesimpulan

Automatic timer merupakan komponen vital pada pompa injeksi diesel tipe distributor. Fungsi automatic timer adalah untuk mengatur dan menyesuaikan waktu penginjeksian bahan bakar sesuai dengan putaran mesin agar pembakaran lebih efisien. Dengan adanya automatic timer, mesin diesel mampu bekerja dengan tenaga optimal, konsumsi bahan bakar lebih hemat, serta menghasilkan emisi yang lebih ramah lingkungan.
