Apa fungsi drive lever pada motor starter? Sistem starter pada kendaraan bermotor, khususnya tipe konvensional, terdiri dari berbagai komponen penting yang bekerja secara sinergis untuk memastikan mesin dapat menyala dengan baik. Salah satu komponen yang sering luput dari perhatian, namun memiliki peran vital, adalah drive lever. Komponen ini berfungsi sebagai penghubung mekanis antara motor starter dan roda gigi pada mesin, yang memungkinkan poros engkol berputar saat proses start berlangsung.
Meski ukurannya kecil dan letaknya tersembunyi, drive lever memiliki mekanisme kerja yang cukup kompleks dan berperan penting dalam keseluruhan sistem starter. Tanpa adanya drive lever, energi listrik yang dihasilkan motor starter tidak akan bisa diteruskan menjadi gerakan mekanis untuk memutar mesin kendaraan. Oleh karena itu, memahami fungsi dan cara kerja drive lever tidak hanya penting bagi teknisi, tetapi juga bermanfaat bagi pemilik kendaraan untuk mengenali tanda-tanda awal kerusakan sistem starter.
Pada artikel ini, kita akan membahas secara menyeluruh mengenai fungsi drive lever pada motor starter, cara kerjanya, serta gejala yang muncul jika komponen ini mengalami gangguan. Dengan pemahaman yang baik, diharapkan pembaca dapat lebih sigap dalam melakukan perawatan maupun perbaikan pada sistem starter kendaraan mereka.
Fungsi Drive Lever Pada Motor Starter
Setidaknya ada dua fungsi utama dari drive lever pada sistem motor starter, yaitu:
1. Menghubungkan Pinion Gear dengan Flywheel

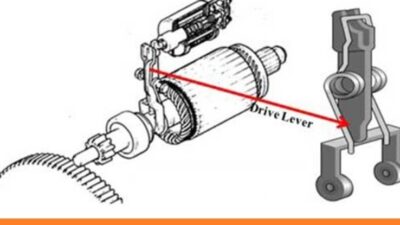

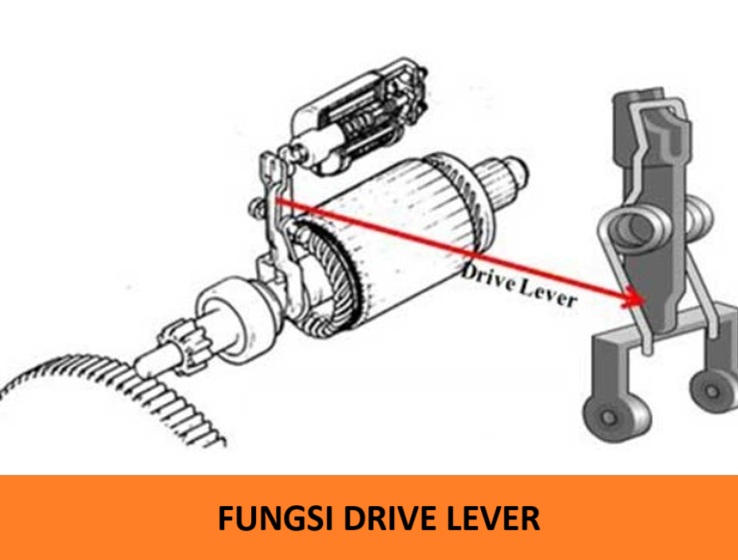

Drive lever berfungsi untuk mendorong pinion gear agar terhubung dengan ring gear pada flywheel. Bentuknya menyerupai garpu kecil dan bekerja sebagai tuas untuk menyalurkan tenaga putar dari motor starter ke mesin. Saat kunci kontak diputar ke posisi start, drive lever akan menggeser pinion gear sehingga terjadi kontak dengan flywheel, memicu perputaran mesin.
2. Melepaskan Hubungan Setelah Mesin Hidup
Setelah mesin berhasil hidup, drive lever akan melakukan tugas sebaliknya, yaitu melepaskan pinion gear dari flywheel. Hal ini penting agar pinion gear tidak terus berputar bersama flywheel yang sudah digerakkan oleh mesin, yang jika dibiarkan bisa menyebabkan kerusakan. Mekanisme kerja drive lever di sini menyerupai prinsip kerja tuas, di mana salah satu ujungnya mengungkit bagian gear untuk bergerak ke arah yang berlawanan.
3. Mendukung Kinerja Solenoid Starter
Drive lever bekerja beriringan dengan solenoid starter dalam menjalankan fungsi pada motor starter secara keseluruhan. Saat solenoid aktif, ia menarik plunger yang akan menggerakkan drive lever. Koordinasi ini memungkinkan pinion gear terdorong pada saat yang tepat, sehingga tenaga listrik yang diubah menjadi tenaga mekanik oleh motor starter bisa diteruskan secara efektif ke mesin.
4. Menyambungkan dan Melepas Hubungan Putaran Starter
Fungsi drive lever pada motor starter tidak hanya bertugas menyambungkan pinion gear dengan ring gear, tetapi juga memastikan pemisahan keduanya setelah mesin menyala. Begitu mesin hidup dan kunci kontak dilepas dari posisi “Start”, drive lever akan menarik kembali pinion gear ke posisi semula. Ini mencegah putaran mesin yang aktif terus memutar motor starter, yang dapat merusak komponen starter.
5. Mencegah Kerusakan Gigi-Gigi Transmisi Starter
Dengan melakukan pergerakan maju dan mundur secara tepat, fungsi drive lever pada motor starter melindungi gigi pinion dan ring gear dari gesekan yang tidak perlu. Jika drive lever gagal menarik kembali pinion gear, maka gigi starter bisa terus bergesekan dengan flywheel yang sudah berputar cepat, sehingga mempercepat keausan atau bahkan menyebabkan kerusakan parah pada komponen tersebut.
6. Menjaga Efisiensi dan Keandalan Sistem Starter
Fungsi drive lever pada motor starter memastikan keterhubungan dan pelepasan komponen starter secara presisi membuat sistem starter lebih efisien dan andal. Tanpa drive lever yang berfungsi baik, motor starter bisa bekerja tidak optimal, menyebabkan proses start menjadi lambat, gagal, atau bahkan menimbulkan kerusakan sistem secara menyeluruh.
Cara Kerja Drive Lever
Setelah memahami fungsi drive lever yang ada pada motor starter, maka perlu mengetahui pula cara kerjanya. Berikut cara kerja drive lever:
1. Pengaktifan Sistem Starter oleh Kunci Kontak
Proses kerja drive lever dimulai saat pengemudi memutar kunci kontak ke posisi “Start”. Pada tahap ini, arus listrik dialirkan menuju solenoid starter yang berfungsi sebagai pengendali utama gerakan awal dalam sistem starter.
2. Solenoid Starter Menarik Plunger dan Menggerakkan Drive Lever
Setelah solenoid menerima arus listrik, medan magnet yang dihasilkan akan menarik plunger (penarik). Pergerakan plunger ini kemudian mendorong drive lever untuk bergerak maju. Drive lever, yang terhubung ke pinion gear, bertugas mengarahkan gigi pinion agar masuk dan terhubung ke ring gear pada flywheel mesin.
3. Pinion Gear Terhubung dan Memutar Flywheel
Saat drive lever berhasil mendorong pinion gear ke arah flywheel, motor starter mulai berputar. Putaran dari motor starter ini kemudian diteruskan ke pinion gear, yang sudah terhubung dengan ring gear. Hasilnya, flywheel ikut berputar sehingga poros engkol mesin mulai bergerak dan proses pembakaran bisa dimulai.
4. Pelepasan Pinion Gear Setelah Mesin Hidup
Setelah mesin berhasil menyala dan kunci kontak dikembalikan ke posisi “On”, aliran listrik ke solenoid terputus. Hal ini menyebabkan medan magnet pada solenoid menghilang, sehingga plunger kembali ke posisi semula. Bersamaan dengan itu, drive lever juga menarik kembali pinion gear dari ring gear ke posisi awalnya.
5. Penghentian Gerakan dan Pemulihan Komponen
Dengan pinion gear yang sudah tidak lagi terhubung ke flywheel, motor starter berhenti bekerja. Drive lever pun kembali ke posisi diamnya, menunggu siklus starter berikutnya. Proses ini memastikan bahwa starter tidak terus terhubung ke mesin yang sudah hidup, mencegah kerusakan akibat putaran berlebih.
Tanda-Tanda Kerusakan pada Drive Lever
Beberapa gejala yang menandakan adanya kerusakan pada drive lever antara lain:
- Starter berputar tapi mesin tidak menyala.
- Suara berdecit atau berderak saat proses starter.
- Kadang-kadang starter bekerja normal, kadang tidak.
- Pinion gear tidak kembali ke posisi semula setelah mesin menyala.
Jika mengalami gejala di atas, sebaiknya segera lakukan pemeriksaan agar tidak menimbulkan kerusakan lanjutan pada komponen lain seperti flywheel atau motor starter itu sendiri.
Kesimpulan
Drive lever memang merupakan komponen kecil yang sering terabaikan, namun perannya dalam sistem starter sangatlah vital. Tanpa fungsi drive lever pada motor starter yang optimal, proses starter mesin akan terganggu, dan bisa berdampak pada kenyamanan maupun keselamatan berkendara. Oleh karena itu, penting bagi pengguna kendaraan maupun teknisi untuk memahami fungsi dan cara kerja drive lever agar dapat melakukan perawatan serta perbaikan dengan tepat waktu.
