Sistem Pengisian Sepeda Motor: Fungsi, Komponen, Kerja

Pengisian sepeda motor adalah salah satu sistem krusial dalam menjaga kinerja optimal sepeda motor modern. Dengan perkembangan teknologi yang pesat, sistem pengisian sepeda motor telah mengalami transformasi yang signifikan dalam beberapa dekade terakhir.

Sistem pengisian pada sepeda motor bertanggung jawab untuk menghasilkan listrik yang di perlukan untuk menjaga baterai tetap terisi dan memastikan berbagai komponen elektronik seperti lampu, klakson, sistem pengapian, dan lainnya berfungsi dengan baik. Dengan kata lain, sistem pengisian adalah jantung sepeda motor yang memastikan segala sesuatunya berjalan lancar.

Artikel ini akan mengulas berbagai aspek terkait sistem pengisian sepeda motor, termasuk perkembangan teknologi, komponen utama, pentingnya perawatan yang tepat, dan dampaknya pada kinerja dan keamanan pengendara.

sistem pengisian sepeda motor

Sistem Pengisian Sepeda Motor

Sistem pengisian sepeda motor memiliki fungsi utama untuk menghasilkan dan mengatur listrik yang di  butuhkan oleh berbagai komponen elektronik dalam sepeda motor. Fungsi-fungsi utama sistem pengisian sepeda motor meliputi:

1. Mengisi Baterai

Salah satu fungsi utama sistem pengisian adalah mengisi baterai sepeda motor. Baterai adalah sumber listrik yang di gunakan untuk menghidupkan sepeda motor saat pertama kali dinyalakan dan juga untuk menjalankan komponen elektronik seperti lampu, klakson, sistem pengapian, dan lainnya ketika mesin sedang mati atau berjalan pada kecepatan rendah. Tanpa pengisian yang efektif, baterai akan habis daya dan sepeda motor tidak akan dapat dinyalakan atau berfungsi dengan baik.

2. Mengatur Tegangan

Sistem pengisian juga bertanggung jawab untuk mengatur tegangan listrik yang dihasilkan agar sesuai dengan kebutuhan sistem elektronik sepeda motor. Ini penting karena berbagai komponen memiliki persyaratan tegangan yang berbeda. Regulator tegangan adalah komponen kunci dalam sistem ini, yang mengontrol tegangan listrik yang masuk ke baterai dan komponen lainnya untuk mencegah tegangan berlebih yang dapat merusak peralatan elektronik.

3. Memasok Daya ke Komponen Elektronik

Selain baterai, sistem pengisian juga memberikan daya langsung kepada berbagai komponen elektronik dalam sepeda motor. Ini termasuk sistem pengapian, lampu, klakson, sistem penyalaan, dan lain-lain. Tanpa daya yang cukup dan stabil dari sistem pengisian, kinerja komponen ini dapat terganggu, mengakibatkan masalah seperti mesin mati atau penurunan kinerja.

Baca Juga:  Komponen Sistem Pengisian Pada Sepeda Motor: 7 Bagian

4. Mengisi Baterai Saat Berkendara

Selama sepeda motor berjalan, pengisian juga berfungsi untuk mengisi ulang baterai. Ini penting karena komponen elektronik terus mengonsumsi daya selama pengendaraan. Sistem pengisian harus menghasilkan daya yang cukup untuk mengimbangi konsumsi daya ini dan pada saat yang sama mengisi baterai sehingga tetap terisi penuh.

5. Mengoptimalkan Efisiensi

Sistem pengisian sepeda motor di rancang untuk mengoptimalkan efisiensi energi. Ini berarti menghasilkan daya yang cukup untuk memenuhi kebutuhan elektronik sepeda motor tanpa membebani mesin dengan beban berlebih yang dapat mengurangi kinerja atau efisiensi bahan bakar.

Komponen Sistem Pengisian Sepeda Motor

Sistem pengisian, atau yang di kenal juga dengan istilah “charging system,” merupakan elemen penting dalam kendaraan bermotor, khususnya pada sepeda motor. Fungsinya adalah untuk mengisi baterai kendaraan dan menyediakan daya listrik yang di butuhkan oleh berbagai komponen elektronik saat mesin beroperasi. Sistem ini terdiri dari beberapa komponen utama yang bekerja bersama untuk menjalankan tugasnya. Berikut adalah penjelasan tentang komponen-komponen tersebut dan peran fungsinya:

1. Alternator (Generator)

Alternator adalah komponen inti dalam sistem pengisian kendaraan. Ini berperan dalam menghasilkan daya listrik dengan cara mengubah energi mekanis dari putaran mesin menjadi energi listrik. Alternator terdiri dari komponen yang disebut stator dan rotor, di mana rotor memiliki magnet yang menciptakan medan magnet yang berinteraksi dengan stator, menghasilkan arus listrik.

2. Baterai (Aki)

Baterai adalah tempat penyimpanan daya listrik. Selain menerima daya dari alternator, baterai juga memasok daya saat mesin dimatikan dan digunakan sebagai sumber daya saat mesin pertama kali dinyalakan. Ini memainkan peran kunci dalam menjaga kelistrikan kendaraan tetap berjalan bahkan saat mesin tidak beroperasi.

3. Stator (Spul)

Stator, juga dikenal sebagai spul, adalah kumparan kawat yang tidak bergerak dan berperan sebagai penghantar listrik. Ketika medan magnet yang dihasilkan oleh rotor berinteraksi dengan stator, ini menciptakan aliran arus listrik melalui kumparan kawat stator. Stator mengubah energi mekanis menjadi energi listrik.

Baca Juga:  Warna Kabel Spul Smash 110: 4 Kabel Dan Fungsi

4. Rotor (Magnet)

Rotor adalah komponen yang berputar dalam alternator dan biasanya terletak di ujung poros mesin. Bagian ini memiliki magnet yang menciptakan medan magnet yang bergerak dan memotong stator, menciptakan aliran arus listrik. Ini berfungsi sebagai penyedia medan magnet yang diperlukan untuk menghasilkan energi listrik.

5. Regulator (Kiprok)

Regulator, atau kiprok, bertanggung jawab untuk mengatur tegangan listrik yang dihasilkan oleh alternator. Tujuannya adalah menjaga tegangan listrik tetap dalam batas yang aman dan menghindari overcharging yang dapat merusak komponen elektronik. Regulator juga sering di lengkapi dengan rectifier untuk mengubah arus listrik dari AC (bolak-balik) menjadi DC (searah).

6. Kabel dan Konektor

Kabel dan konektor listrik di gunakan untuk menghubungkan semua komponen dalam sistem pengisian. Komponen ini mengalirkan daya listrik dari alternator ke baterai dan komponen elektronik lainnya. Warna kabel biasanya berbeda untuk memudahkan identifikasi, misalnya, kabel merah untuk arus positif dan kabel hitam untuk masa.

7. Sekring (Fuse)

Sekring atau fuse adalah komponen pengaman yang melindungi sistem pengisian dan komponen elektronik lainnya dari kerusakan akibat lonjakan arus atau kelebihan beban. Bagian ini akan terputus otomatis jika terjadi hubungan singkat, melindungi sistem dari kerusakan lebih lanjut.

Sistem pengisian motor memiliki peran penting dalam menjaga kelistrikan kendaraan tetap berjalan dan memastikan daya listrik yang cukup untuk berbagai komponen elektronik. Pemahaman tentang komponen-komponen ini dan fungsi masing-masing sangat penting untuk pemeliharaan dan perbaikan kendaraan yang efektif.

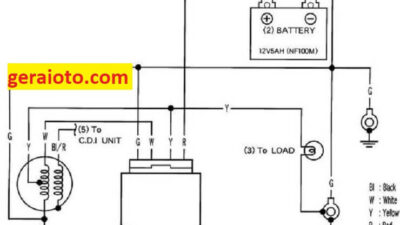

Cara Kerja Sistem Pengisian Sepeda Motor

Sistem pengisian pada sepeda motor adalah salah satu komponen penting yang memastikan adanya suplai energi listrik yang memadai untuk menjalankan berbagai komponen elektronik pada kendaraan tersebut. Untuk memahami bagaimana sistem ini beroperasi, mari kita bahas langkah-langkahnya secara lebih rinci:

1. Kunci Kontak ON

Saat kunci kontak sepeda motor berada dalam posisi ON, arus listrik mengalir dari baterai ke alternator.

Baca Juga:  Komponen Sistem Pengisian Sepeda Motor: 8 Bagian & Ulasan

2. Proses di Alternator

Aliran arus listrik dari baterai memasuki alternator. Di dalam alternator, arus ini melewati kumparan stator, yang menyebabkan pembentukan medan magnet.

3. Pengaruh Mesin Berputar

Ketika mesin sepeda motor mulai berputar, poros engkol ikut bergerak. Putaran crankshaft ini menggerakkan pulley pada alternator, yang pada gilirannya memutar kumparan rotor atau armature di dalam alternator.

4. Pembentukan Energi Listrik

Energi listrik tercipta saat kumparan rotor memotong garis gaya magnet yang ada di sekitarnya. Proses ini mengakibatkan perpindahan elektron antara medan magnet dan kumparan, yang pada gilirannya menciptakan perbedaan potensial listrik, menciptakan aliran listrik.

5. Output Alternator

Aliran listrik yang di hasilkan oleh alternator pada awalnya bersifat bolak-balik (AC). Oleh karena itu, sebelum listrik ini meninggalkan alternator, harus di ubah menjadi arus searah (DC) melalui penggunaan rectifier atau serangkaian penyearah yang terletak di dalam alternator.

6. Pengaturan Tegangan

Mesin sepeda motor seringkali berputar pada berbagai kecepatan. Ketika mesin berputar pada RPM yang lebih tinggi, tegangan listrik yang di hasilkan juga bisa melebihi 12 volt. Untuk menghindari overcurrent dan menjaga tegangan tetap dalam batas yang aman, sistem pengisian di lengkapi dengan kiprok atau regulator.

7. Suplai Energi Listrik

Output yang telah menjadi arus searah dari alternator kemudian di alirkan menuju regulator atau kiprok untuk menstabilkan tegangan. Tegangan listrik yang telah di atur oleh regulator akan di gunakan untuk menyuplai daya listrik ke semua komponen kelistrikan di sepeda motor.

Namun, perlu di perhatikan bahwa dalam skema tertentu, terdapat jalur langsung dari alternator ke unit CDI. Hal ini di karenakan sistem CDI pada sepeda motor memerlukan pasokan daya listrik yang cukup besar seiring dengan peningkatan RPM mesin. Oleh karena itu, arus listrik tidak di alirkan melalui regulator dalam kasus ini.

Dengan pemahaman tentang fungsi, komponen, dan cara kerja sistem pengisian sepeda motor, pengendara dapat lebih memahami peran penting sistem ini dalam menjaga kelistrikan kendaraan dan memastikan kinerja yang optimal.
