Jalur Kabel Spul Supra: Warna Kabel Dan Komponen

Dalam dunia sepeda motor, jalur kabel spul Supra adalah salah satu komponen penting yang seringkali kurang di perhatikan. Namun, pemahaman yang baik tentang jalur kabel spul Supra dan perawatannya adalah hal yang krusial untuk menjaga performa sepeda motor Anda. Jalur kabel spul adalah jantung dari sistem pengapian yang memastikan mesin berjalan dengan baik.

Dalam artikel ini, kami akan membahas secara mendalam tentang jalur kabel spul Supra, dari konsep dasar hingga perawatan yang tepat. Anda akan mendapatkan wawasan tentang bagaimana komponen ini bekerja, mengapa mereka penting, serta langkah-langkah yang dapat Anda ambil untuk menjaga jalur kabel spul Supra tetap berfungsi dengan optimal.

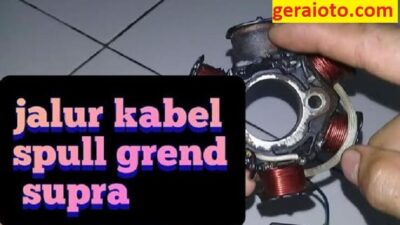

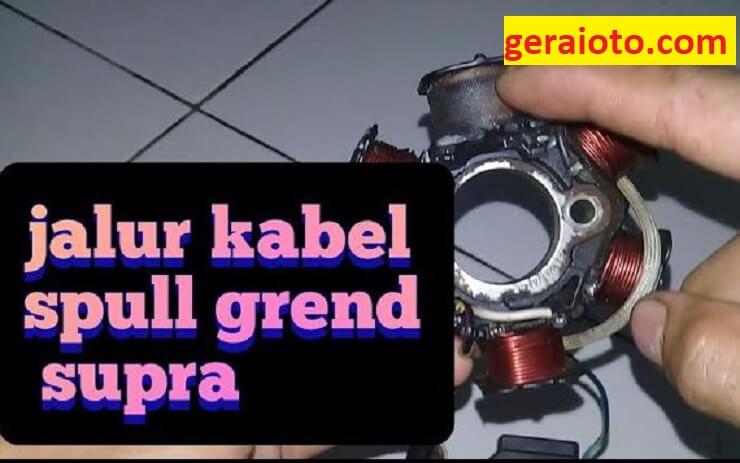

jalur kabel spul supra

Jalur Kabel Spul Supra

Jalur kabel spul Supra adalah bagian integral dari sistem pengapian pada sepeda motor Honda Supra, salah satu sepeda motor populer di Indonesia. Mekanisme atau jalur kabel spul atau di sebut juga dengan jalur kelistrikan adalah sekelompok kabel dan komponen listrik yang menghubungkan berbagai elemen sistem pengapian dan komponen elektronik lainnya pada sepeda motor.

Berikut adalah komponen utama yang terkait dengan jalur kabel spul pada sepeda motor Honda Supra:

1. Spul (Coil)

Spul adalah komponen utama dalam jalur kabel spul. Terdapat dua spul utama dalam sistem pengapian, yaitu spul primer dan spul sekunder. Spul primer menghasilkan arus listrik tinggi yang di gunakan untuk menghasilkan percikan api di busi, sedangkan spul sekunder meningkatkan tegangan menjadi lebih tinggi sebelum mencapai busi.

Baca Juga:  Ukuran Ban 90/90 17 Artinya Apa: Arti Dan Ulasan

2. CDI (Capacitor Discharge Ignition)

CDI adalah komponen penting dalam jalur kabel spul yang berfungsi mengatur waktu pembakaran dan mengontrol pembangkitan percikan api di busi. Komponen ini menggunakan sinyal dari spul untuk menghasilkan percikan api yang tepat pada saat yang tepat.

3. Busi (Spark Plug)

Busi adalah komponen akhir dalam sistem pengapian yang menerima percikan api dari CDI dan menggunakannya untuk membakar campuran udara dan bahan bakar dalam ruang bakar mesin.

4. Kabel Pengapian (Ignition Cable)

Kabel pengapian adalah bagian dari jalur kabel spul yang menghubungkan spul sekunder dengan busi. Bagian ini dirancang khusus untuk menyalurkan arus listrik tinggi dari spul ke busi tanpa kehilangan energi listrik.

5. Saklar Pengapian (Ignition Switch)

Saklar pengapian adalah saklar yang digunakan untuk menghidupkan dan mematikan mesin sepeda motor. Ini adalah bagian penting dalam sistem pengapian yang terhubung dengan jalur kabel spul.

6. Stator

Stator adalah bagian dari sistem pengapian yang berisi spul dan menghasilkan listrik yang diperlukan untuk pengisian baterai dan menjalankan komponen elektronik lainnya pada sepeda motor.

Warna Kabel Spul Supra

1. Kabel Berwarna Kuning

Kabel berwarna kuning dalam jalur sistem spul motor supra memiliki peran penting sebagai penghasil arus awal untuk penerangan, yang sering di sebut sebagai spul lampu. Arus dari kabel ini akan mengalir ke komponen yang di sebut kiprok. Di sini, arus AC akan diubah menjadi arus DC yang kemudian di alirkan ke lampu utama.

Baca Juga:  Fungsi Switch Kopling Pada Motor: 3 Peran & Cara Kerja

2. Kabel Berwarna Hitam dengan Garis Merah

Kabel berwarna hitam dengan garis merah berfungsi sebagai penghasil arus awal untuk sistem pengapian, yang juga sering di sebut sebagai spul pengapian. Kondisi yang baik dari spul pengapian ini sangat penting karena ini adalah sumber arus yang di perlukan oleh busi motor untuk menghasilkan percikan api yang kuat.

3. Kabel Berwarna Putih

Kabel berwarna putih di gunakan sebagai spul pengisian, yang bertanggung jawab untuk mengisi baterai sepeda motor dengan arus yang stabil. Sebelum mencapai baterai motor, arus ini melalui bagian yang di sebut kiprok, di mana tegangan arusnya di atur agar tetap stabil. Hal ini mencegah terjadinya over tegangan yang dapat merusak sistem.

4. Kabel Berwarna Biru dengan Garis Kuning

Kabel berwarna biru dengan garis kuning berfungsi sebagai kabel pulser. Bagian kabel pulser memiliki peran penting dalam menjaga stabilitas sistem pengapian ketika mesin motor di nyalakan. Jika kabel pulser mengalami masalah, dapat mempengaruhi kinerja sistem pengapian. Untuk memeriksa masalah pada kabel pulser, Anda dapat merujuk ke panduan “fulser mati” atau sejenisnya.

Jalur kabel spul Supra adalah sistem yang kompleks dan penting untuk menjaga semua komponennya berfungsi dengan baik. Pemeliharaan yang baik, termasuk perawatan rutin seperti pemeriksaan kabel yang aus atau rusak, periksa penghubung yang longgar, dan menjaga kondisi stator yang baik, akan membantu memastikan sistem pengapian berjalan dengan optimal.
