Skema Relay 6 Kaki: Cara Kerja, Gambar, Dan Keunggulan

Dalam dunia kelistrikan, skema relay 6 kaki membuka lembaran baru dalam kemampuan kontrol aliran listrik. Relay ini, dengan desain yang lebih kompleks, menyediakan lebih banyak terminal untuk berbagai konfigurasi.

Artikel ini akan memandu Anda melalui pemahaman dasar dan keunggulan skema relay 6 kaki, merinci cara setiap terminal berinteraksi untuk menciptakan sistem kontrol yang fleksibel dan andal.

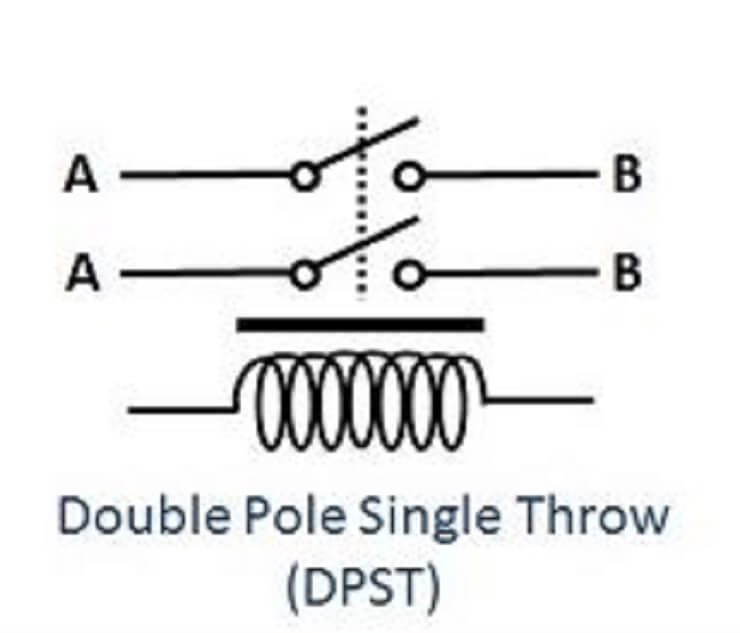

skema relay 6 kaki

Skema Relay 6 Kaki

Skema relay 6 kaki adalah suatu kemajuan dalam dunia kelistrikan yang membawa keandalan dan fleksibilitas kontrol listrik ke tingkat yang lebih tinggi. Dengan desain yang lebih kompleks dan terminal yang lebih banyak, relay ini mampu memberikan solusi yang lebih canggih dalam mengatur sirkuit listrik. Berikut skema yang di gunakan pada relay 6 kaki yaitu:

1. Terminal 30 dan 87: Daya dan Kontak Utama

Terminal 30 tetap menjadi pusat daya utama, menyediakan daya yang di perlukan untuk mengaktifkan relay. Pin 87 adalah terminal kontak utama yang berperan dalam mengarahkan aliran daya ke beban. Relay 6 kaki menambahkan keandalan dengan menawarkan lebih banyak opsi konfigurasi, termasuk kontak Normally Open (NO) dan Normally Closed (NC).

2. Terminal 85 dan 86: Kontrol Gulungan Relay

Terminal 85 dan 86 adalah bagian dari terminal kontrol yang menerima sinyal dari saklar atau sistem kendali kendaraan. Kombinasi sinyal positif di terminal 86 dan ground di terminal 85 menciptakan medan elektromagnetik dalam gulungan relay, menginisiasi perubahan posisi kontak utama.

Baca Juga:  Jalur Kiprok RX King: 4 Warna Kabel Dan Fungsi

3. Terminal 87a: Kontak Tertutup (NC) Tambahan

Terminal 87a adalah tambahan pada relay 6 kaki yang berfungsi sebagai kontak Normally Closed (NC) tambahan. Ketika relay tidak di aktifkan, kontak pada terminal 87a tertutup, membuka jalur daya ke beban. Konfigurasi ini memberikan lebih banyak fleksibilitas dalam mengatur aliran listrik.

Keunggulan Skema Relay 6 Kaki

Rangkaian relay 6 kaki menawarkan sejumlah keunggulan yang menjadikannya pilihan unggul dalam berbagai aplikasi kelistrikan. Dengan tambahan terminal dan konfigurasi yang lebih kompleks, relay ini membawa kemampuan kontrol dan fleksibilitas ke tingkat yang lebih tinggi. Berikut adalah beberapa keunggulan utama dari skema relay 6 kaki:

1. Fleksibilitas Konfigurasi yang Lebih Tinggi

Rangkaian relay 6 kaki menyediakan lebih banyak terminal yang dapat di konfigurasi, termasuk tambahan seperti 87a. Keleluasaan ini memungkinkan pengguna untuk menyesuaikan konfigurasi relay sesuai dengan kebutuhan spesifik aplikasi.

2. Opsi Kontak Lebih Komprehensif

Terminal 87 pada rangkaian relay 6 kaki dapat di atur sebagai Normally Open (NO) atau Normally Closed (NC), memberikan opsi kontak yang lebih komprehensif. Ini memungkinkan kontrol yang lebih detail terhadap aliran daya ke beban, sesuai dengan kondisi yang di inginkan.

3. Kontrol yang Lebih Detail dan Presisi

Terminal tambahan seperti 87a memberikan kontrol yang lebih detail terhadap kondisi relai aktif atau tidak aktif. Kontrol yang lebih presisi ini penting dalam sistem yang membutuhkan kecermatan tinggi dalam mengelola aliran listrik.

Baca Juga:  Fungsi Ball Joint: Peran, Bagian, Jenis, Cara Kerja

4. Fleksibilitas Aplikasi yang Lebih Luas

Dengan kemampuan konfigurasi yang lebih tinggi, rangkaian relay 6 kaki cocok untuk berbagai aplikasi, dari otomotif hingga sistem otomatisasi industri. Ketersediaan lebih banyak terminal menjadikan relay ini sangat adaptif terhadap kebutuhan spesifik berbagai lingkungan.

5. Kemampuan Pemrograman yang Canggih

Desain yang lebih kompleks memungkinkan kemampuan pemrograman yang lebih canggih dalam sistem otomatisasi. Hal ini meningkatkan fleksibilitas dan efisiensi dalam mengatur sirkuit listrik sesuai dengan logika kontrol yang di inginkan.

6. Kinerja yang Handal dan Efisien

Meskipun kompleks, rangkaian relay 6 kaki tetap memberikan kinerja yang handal dan efisien. Desain yang matang membuatnya menjadi solusi yang dapat di andalkan untuk berbagai kebutuhan kontrol listrik.

Dengan memahami skema relay 6 kaki dan fiturnya yang canggih, kita dapat melihat betapa pentingnya peran relay ini dalam mengoptimalkan kendali listrik. Keseluruhan, rangkaian relay 6 kaki memberikan keseimbangan antara kompleksitas dan kinerja, menjadi solusi yang sangat efisien dalam mengatasi tantangan kontrol listrik yang semakin berkembang.
