Soket kiprok merupakan salah satu komponen penting dalam sistem kelistrikan sepeda motor, termasuk pada Honda Supra. Kiprok berfungsi sebagai penyearah arus listrik dari spul dan menstabilkan tegangan sebelum dialirkan ke aki dan sistem kelistrikan lainnya. Soket kiprok sendiri berperan sebagai penghubung antara kiprok dan rangkaian listrik kendaraan, sehingga memastikan arus listrik dapat mengalir dengan baik tanpa hambatan.
Pada motor Honda Supra, kiprok yang bekerja dengan optimal sangat berpengaruh terhadap performa kelistrikan, seperti pencahayaan lampu, pengisian aki, dan kestabilan tegangan pada sistem pengapian. Jika terjadi kerusakan pada soket kiprok, bisa menyebabkan gangguan pada sistem pengisian aki atau bahkan membuat lampu redup dan motor sulit dinyalakan.
Artikel ini akan membahas secara lengkap mengenai fungsi soket kiprok pada motor Supra, cara kerja, tanda-tanda kerusakan, serta cara memperbaiki atau menggantinya untuk memastikan sistem kelistrikan tetap optimal.
Pentingnya Soket Kiprok pada Kendaraan Supra
Soket kiprok pada kendaraan Supra merupakan salah satu komponen krusial dalam sistem kelistrikan yang bertugas menghubungkan kiprok dengan rangkaian pengisian listrik. Kiprok sendiri memiliki peran utama dalam menyuplai daya ke berbagai sistem kelistrikan serta menjaga stabilitas pengisian baterai atau aki kendaraan.
Tanpa adanya soket kiprok yang berfungsi dengan baik, distribusi arus listrik dapat terganggu. Hal ini bisa mengakibatkan performa sistem kelistrikan kendaraan menjadi tidak optimal, seperti aki yang tidak terisi dengan baik atau lampu yang redup. Oleh karena itu, memahami fungsi, struktur, dan warna kabel pada soket kiprok sangat penting untuk perawatan dan perbaikan kendaraan Supra.
Fungsi Soket Kiprok pada Kendaraan Supra
Soket kiprok berperan sebagai penghubung utama antara kiprok dan sistem pengisian listrik kendaraan. Beberapa fungsi utama soket kiprok pada kendaraan Supra meliputi:
- Distribusi Arus Listrik. Mengalirkan daya listrik dari kiprok ke berbagai komponen kelistrikan.
- Pengisian Baterai. Menjamin aki menerima tegangan yang stabil dan optimal untuk mencegah overcharging atau undercharging.
- Mempermudah Perawatan. Dengan adanya soket kiprok, proses penggantian kiprok bisa lebih cepat dan mudah tanpa perlu menyambungkan ulang kabel secara manual.
- Melindungi dari Korsleting. oket kiprok membantu menjaga koneksi listrik agar tetap aman dan mencegah terjadinya hubungan arus pendek.
Jika terjadi kerusakan pada soket kiprok, maka arus listrik dari kiprok tidak akan terdistribusi dengan baik. Hal ini dapat menyebabkan berbagai masalah, seperti aki tidak terisi, lampu redup, atau bahkan mogok akibat sistem pengisian yang tidak berfungsi dengan optimal.

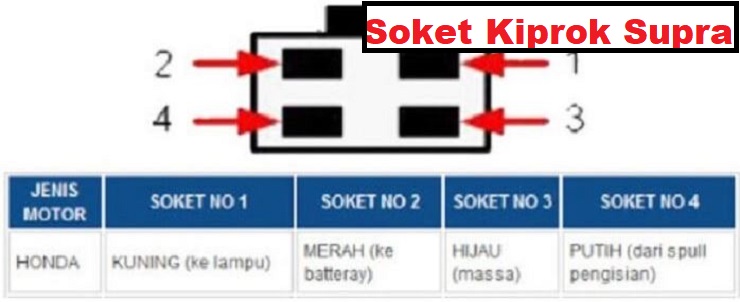

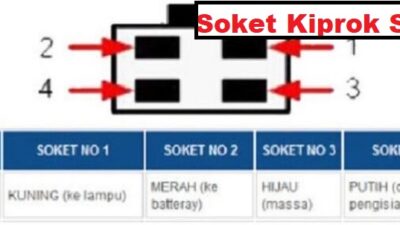

Warna Kabel pada Soket Kiprok Honda Supra
Setiap kabel yang terhubung dengan soket kiprok memiliki fungsi spesifik dan dibedakan berdasarkan warna untuk mempermudah identifikasi saat perawatan atau perbaikan.
1. Kabel Warna Merah
Merupakan kabel positif yang berasal dari aki. Biasanya melewati fuse atau sekring 10A sebelum masuk ke kiprok. Berfungsi sebagai jalur utama distribusi daya pengisian dari kiprok ke aki.
2. Kabel Warna Hijau
Kabel warna hijau pada soket kiprok Supra merupakan kabel ground atau negatif. Jalur kabel ini tidak membawa arus listrik, tetapi sebagai jalur kembali untuk sistem kelistrikan. Jika kabel hijau mengalami arus listrik, maka terjadi korsleting yang dapat menyebabkan kerusakan pada komponen listrik lainnya.
3. Kabel Warna Kuning
Kabel ini berasal langsung dari spul dan berfungsi sebagai jalur utama untuk sistem pencahayaan. Tegangan yang mengalir melalui kabel kuning biasanya berkisar antara 12V hingga 14V. Kabel ini langsung masuk ke kiprok dan diteruskan ke sakelar lampu.
4. Kabel Warna Putih
Kabel warna putih pada soket kiprok Supra berperan dalam proses pengisian aki dengan menyalurkan arus listrik dari spul ke kiprok. Tegangan yang masuk ke kiprok dibatasi hingga 14,5V untuk mencegah overcharging. Jika tegangan melebihi batas tersebut, ada risiko aki mengalami kerusakan atau bahkan meledak akibat tekanan listrik yang terlalu tinggi.
Bagaimana Cara Mengecek Kabel Kiprok?
Untuk memastikan soket kiprok termasuk Honda Supra dapat bekerja dengan baik, Anda bisa melakukan pengecekan menggunakan multimeter dengan langkah-langkah berikut:
1. Cek Output Kiprok ke Aki:
- Hubungkan probe merah multimeter ke kabel merah kiprok dan probe hitam ke ground.
- Dalam kondisi mesin hidup, tegangan harus sekitar 13,5 – 14,5 V DC. Jika di bawah angka ini, kemungkinan ada masalah pada kiprok atau sistem pengisian.
2. Cek Arus dari Spul ke Kiprok:
- Ukur tegangan antara kabel kuning dan kabel putih dalam kondisi mesin hidup.
- Tegangan harus berada dalam rentang 20-50 V AC tergantung pada putaran mesin.
3. Cek Hubungan Ground:
Pastikan kabel hijau memiliki koneksi yang baik ke rangka motor dengan menggunakan mode continuity pada multimeter.
Penyebab Kerusakan Soket Kiprok
Kerusakan pada soket kiprok termasuk pada Honda Supra dapat disebabkan oleh beberapa faktor, antara lain:
- Korosi atau Karat – Terutama jika kendaraan sering terkena air hujan atau kelembaban tinggi.
- Konektor Kendur atau Patah – Bisa terjadi akibat getaran atau usia pemakaian yang lama.
- Panas Berlebih (Overheating) – Tegangan yang tidak stabil dapat menyebabkan kiprok dan soketnya mengalami pemanasan yang berlebihan.
- Sambungan Kabel Terbakar – Biasanya terjadi akibat hubungan arus pendek atau pemakaian kabel yang tidak sesuai standar.
Untuk menghindari masalah ini, perlu dilakukan pemeriksaan berkala pada sistem kelistrikan kendaraan Supra agar koneksi soket kiprok tetap optimal.
Perawatan dan Perbaikan Soket Kiprok Honda Supra
Untuk memastikan kinerja optimal dari sistem pengisian kendaraan Supra, beberapa langkah perawatan dan perbaikan yang dapat dilakukan antara lain:
1. Pemeriksaan Berkala
Cek kondisi fisik soket kiprok untuk memastikan tidak ada tanda-tanda keausan, karat, atau kabel yang terlepas. Gunakan multimeter untuk memeriksa tegangan pada setiap kabel guna memastikan sistem berfungsi dengan baik.
2. Pembersihan Soket
Jika ditemukan karat atau kotoran pada soket kiprok, bersihkan dengan contact cleaner atau sikat kawat halus agar koneksi tetap stabil.
3. Penggantian Soket yang Rusak
Jika soket sudah mengalami kerusakan parah, seperti retak atau kabel putus, sebaiknya diganti dengan soket baru yang sesuai dengan spesifikasi kendaraan Honda Supra. Saat mengganti soket, pastikan koneksi kabel sudah benar sesuai warna untuk menghindari kesalahan pemasangan.
Kesimpulan
Soket kiprok pada Honda Supra memiliki peranan penting dalam sistem pengisian listrik kendaraan. Tanpa soket kiprok yang berfungsi dengan baik, distribusi arus listrik ke berbagai komponen kelistrikan menjadi terganggu, yang dapat berdampak pada performa motor secara keseluruhan.
Dengan memahami fungsi dan warna kabel pada soket kiprok, pemilik kendaraan dapat lebih mudah melakukan perawatan dan perbaikan jika terjadi kendala pada sistem kelistrikan. Melakukan pemeriksaan rutin serta mengganti soket yang rusak akan memastikan kiprok bekerja optimal dan kendaraan Supra tetap dalam kondisi prima.
Semoga informasi ini bermanfaat dan menambah wawasan tentang sistem kelistrikan pada Honda Supra.
