Komponen Mekanisme Katup: 20 Bagian Dan Fungsi

Apa saja komponen mekanisme katup? Dalam mesin pembakaran internal, ada satu komponen kritis yang memainkan peran sentral dalam mengatur aliran udara dan bahan bakar ke dalam ruang bakar serta pembuangan gas buang dari mesin. Komponen tersebut adalah mekanisme katup. Mekanisme katup terdiri dari berbagai komponen yang bekerja bersama untuk menjaga sinkronisasi dan timing yang tepat dalam siklus kerja mesin.

Mekanisme katup memiliki peran vital dalam mengoptimalkan kinerja mesin, efisiensi bahan bakar, dan emisi gas buang. Seiring dengan revolusi dalam teknologi otomotif, komponen-komponen dalam mekanisme katup telah mengalami perkembangan signifikan. Dalam artikel ini, kami akan menjelajahi komponen utama dalam mekanisme katup dan peran masing-masing dalam menjaga kinerja mesin yang optimal.

Artikel ini akan memberikan wawasan mendalam tentang komponen mekanisme katup, termasuk katup masuk dan katup buang, per klep, pegas klep, dudukan katup, segel katup, dan komponen lain yang berperan dalam menjaga aliran yang tepat dan menyegel ruang bakar secara efektif.

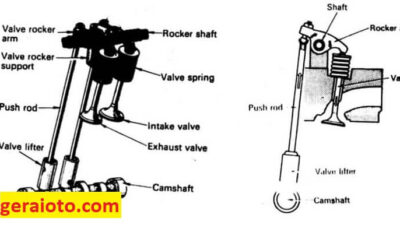

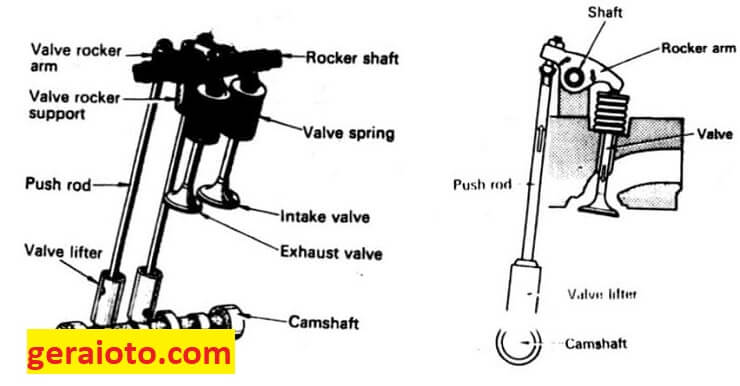

komponen mekanisme katup

Komponen Mekanisme Katup

Komponen mekanisme katup adalah bagian penting dalam mesin pembakaran internal. Katup-katup ini mengatur aliran masuk dan keluar campuran udara-bahan bakar serta gas buang dari ruang bakar. Berikut adalah beberapa komponen pada mekanisme katup:

1. Katup Masuk (Intake Valve)

Komponen pertama mekanisme katup adalah intake valve. Katup masuk adalah katup yang mengatur masuknya campuran udara-bahan bakar ke dalam ruang bakar. Ketika piston turun selama langkah hisap (intake stroke), katup masuk dibuka oleh kemiringan kem di nok poros engkol atau dengan menggunakan mekanisme penggerak seperti nok ganda. Setelah katup masuk terbuka, campuran udara-bahan bakar dapat masuk ke dalam ruang bakar melalui saluran masuk.

2. Katup Buang (Exhaust Valve)

Katup buang mengatur keluarnya gas buang dari ruang bakar. Ketika piston naik selama langkah pembuangan (exhaust stroke), katup buang dibuka. Biasanya, katup buang dioperasikan oleh mekanisme yang sama dengan katup masuk, seperti kem atau nok ganda. Saat katup buang terbuka, gas buang dapat keluar melalui saluran pembuangan.

3. Per klep

Per klep adalah komponen penting yang menghubungkan mekanisme katup dengan poros engkol. Dengan bagian ini memungkinkan gerakan katup saat poros engkol berputar. Posisi dan waktu pembukaan serta penutupan katup dikendalikan oleh per klep. Per klep dapat menggunakan desain berbagai bentuk seperti batang klep, tuas rocker, atau per klep hidrolik.

4. Pegas Klep (Valve Spring)

Pegas klep digunakan untuk menutup kembali katup setelah katup dibuka oleh mekanisme penggerak. Ketika nok di poros engkol atau mekanisme penggerak lainnya tidak lagi mendorong katup, pegas klep akan mengembalikan katup ke posisi tertutupnya. Pegas klep harus cukup kuat untuk menahan tekanan tinggi di dalam ruang bakar dan mempertahankan kontak yang baik antara katup dan dudukan katup.

5. Dudukan Katup (Valve Seat)

Dudukan katup adalah permukaan pada kepala silinder yang berfungsi sebagai tempat katup beristirahat dalam posisi tertutup. Bagian dudukan katup sering kali terbuat dari bahan yang sangat keras seperti paduan nikel-tungsten atau baja tahan karat. Permukaan dudukan katup harus rata dan presisi untuk memastikan penyegelan yang baik saat katup tertutup.

6. Segel Katup (Valve Seal)

Segel katup dipasang di bagian atas batang klep untuk mencegah kebocoran minyak pelumas masuk ke ruang bakar atau gas buang keluar. Bagian ini juga membantu menjaga tekanan kompresi yang tepat dalam ruang bakar dan mencegah masuknya kontaminan ke dalam sistem katup.

7. Camshaft (Poros Nok)

Poros nok atau camshaft adalah poros yang memiliki lempengan kem atau nok yang berputar bersamaan dengan poros engkol. Nok pada camshaft berfungsi untuk mengangkat dan menurunkan katup sesuai dengan urutan dan waktu yang tepat dalam siklus mesin. Camshaft biasanya dihubungkan dengan poros engkol melalui gigi atau rantai penggerak sehingga gerakan putaran poros engkol dapat digunakan untuk menggerakkan poros nok.

8. Tappet atau Lifter

Tappet atau lifter adalah komponen mekanisme katup yang berfungsi sebagai perantara antara camshaft (poros nok) dan batang klep. Komponen ini menerima gerakan dari camshaft dan mendorong batang klep agar terbuka. Ada beberapa jenis tappet, seperti hydraulic lifter (tappet hidrolik) yang menggunakan minyak pelumas untuk menghilangkan clearance pada sistem katup.

9. Pushrod

Selain itu pada komponen mekanisme katup terdapat pushrod yang merupakan batang logam yang menghubungkan tappet dengan tuas rocker. Fungsi pushrod adalah menggerakkan tuas rocker sehingga mengangkat dan menurunkan batang klep dengan tepat sesuai dengan gerakan nok pada camshaft.

10. Tuas Rocker

Tuas rocker adalah komponen penting dalam sistem mekanisme katup yang memindahkan gerakan linier dari pushrod menjadi gerakan putar pada batang klep. Bagian ini memperbesar gerakan yang dihasilkan oleh pushrod sehingga dapat membuka dan menutup katup dengan kekuatan yang cukup.

11. Adjusting Screw

Adjusting screw, juga dikenal sebagai tappet screw, digunakan untuk mengatur clearance atau celah antara tuas rocker dan batang klep. Clearance ini harus diatur dengan tepat untuk memastikan pengoperasian yang tepat dan menghindari masalah seperti ketukan katup yang tidak diinginkan.

12. Valve Guide

Valve guide adalah saluran logam yang terpasang di kepala silinder dan berfungsi sebagai panduan bagi batang klep. Komponen ini membantu mempertahankan porositas dan kestabilan batang klep serta memastikan pergerakan vertikal yang tepat.

13. Valve Retainer

Valve retainer adalah cincin penjepit yang dipasang di bagian atas batang klep untuk mempertahankan posisi katup. Bagian ini bekerja sama dengan pegas klep untuk menjaga agar katup tetap dalam posisi yang benar selama operasi mesin.

14. Valve Keeper atau Valve Cotter

Valve keeper, juga dikenal sebagai valve cotter atau valve lock, adalah komponen kecil yang digunakan untuk mengunci valve retainer pada batang klep. Komponen ini penting untuk memastikan katup tetap terpasang dengan aman pada tempatnya dan mencegah katup terlepas selama operasi mesin.

15. Valve Spring Retainer

Valve spring retainer adalah cincin penjepit yang dipasang di atas pegas klep. Fungsinya adalah untuk mempertahankan pegas klep agar tetap terhubung dengan katup dan mencegahnya terlepas selama operasi mesin. Valve spring retainer juga membantu menjaga ketinggian tekanan pegas klep yang sesuai.

16. Valve Spring Seat

Valve spring seat adalah komponen mekanisme katup yang ditempatkan di bawah pegas klep. Fungsinya adalah memberikan dukungan dan memastikan pegas klep duduk dengan benar pada dudukan katup. Valve spring seat juga membantu mendistribusikan tekanan secara merata ke dudukan katup.

17. Valve Stem Seal

Valve stem seal, juga dikenal sebagai klep pengepak, adalah cincin kecil yang dipasang di sekitar batang klep. Fungsinya adalah untuk mencegah kebocoran minyak pelumas masuk ke ruang bakar atau gas buang keluar. Valve stem seal juga membantu menjaga pelumasan yang tepat pada batang klep.

18. Valve Guide Seal

Valve guide seal adalah segel yang terpasang di ujung atas valve guide. Fungsinya adalah mencegah kebocoran minyak pelumas dari saluran pelumas kepala silinder masuk ke ruang bakar. Valve guide seal juga membantu menjaga kebersihan dan mencegah akumulasi deposit di sekitar valve guide.

19. Valve Spring Damper:

Valve spring damper, juga sebagai klep peredam, adalah komponen tambahan pada mekanisme katup yang di pasang di atas pegas klep. Fungsinya adalah meredam getaran atau ketukan pada pegas klep yang terjadi selama operasi mesin. Valve spring damper membantu mengurangi tingkat kebisingan dan menstabilkan pergerakan pegas klep.

20. Valve Seat Insert

Valve seat insert adalah komponen yang ada di dalam dudukan mekanisme katup pada kepala silinder. Biasanya terbuat dari bahan yang tahan aus seperti paduan nikel-tungsten atau stellite. Valve seat insert berfungsi sebagai permukaan yang lebih keras dan tahan lama untuk meningkatkan keausan dan ketahanan suhu pada dudukan katup.

Semua komponen mekanisme katup ini bekerja secara sinergis untuk mengatur aliran masuk dan keluar campuran udara-bahan bakar serta gas buang dalam mesin pembakaran internal. Desain dan pengaturan yang tepat dari komponen ini sangat penting untuk mencapai efisiensi dan performa optimal dalam mesin.
