Dalam artikel ini, kita akan menjelajahi lebih dalam tentang pole core pada sistem starter mobil, termasuk konstruksi, cara kerja, dan fungsi pentingnya dalam operasi sistem starter. Dalam sistem starter mobil, pole core (inti kutub) merupakan salah satu komponen utama yang berperan penting dalam menghasilkan medan magnet yang diperlukan untuk memulai mesin.
Selanjutnya, kita akan melihat konstruksi pole core dalam sistem starter. Ini mencakup bahan yang digunakan, seperti besi atau baja ferromagnetik, serta bentuk dan desain yang umum ditemukan pada pole core.
Pada bagian awal artikel ini, kita akan memperkenalkan pembaca pada konsep dasar pole core dan pentingnya perannya dalam sistem starter. Kita akan menjelaskan bahwa pole core berfungsi untuk menciptakan medan magnet yang kuat yang akan berinteraksi dengan rotor starter, menghasilkan gerakan rotasi yang diperlukan untuk memutar mesin kendaraan.
Setelah itu, kita akan menjelaskan secara rinci fungsi dan cara kerja pole core dalam sistem starter. Ini termasuk penjelasan tentang bagaimana arus listrik yang mengalir melalui gulungan kumparan di pole core menciptakan medan magnet yang mempengaruhi rotor starter, menghasilkan gerakan rotasi untuk memulai mesin.
Fungsi Pole Core
Pole core (inti kutub) adalah komponen penting dalam motor listrik dan generator. Fungsi utama pole core adalah untuk menciptakan medan magnet yang diperlukan untuk menghasilkan gerakan dalam motor atau menghasilkan tegangan dalam generator.
Berikut adalah beberapa fungsi utama dari pole core dalam motor listrik dan generator:
1. Membentuk Medan Magnet
Pole core terbuat dari bahan ferromagnetik yang memiliki sifat magnetik yang kuat. Ketika dialiri arus listrik, pole core akan menghasilkan medan magnet yang konsisten dan terkonsentrasi di sekitar inti kutub. Medan magnet ini penting untuk menghasilkan gerakan dalam motor atau menginduksi tegangan dalam generator.
2. Memandu Aliran Medan Magnet
Pole core memiliki fungsi sebagai jalur magnet yang mengarahkan aliran medan magnet menuju bagian-bagian lain dalam motor atau generator. Dengan demikian, pole core membantu mengarahkan medan magnet secara efisien untuk berinteraksi dengan komponen lain, seperti gulungan kumparan stator atau rotor, dalam rangka menghasilkan gerakan atau menghasilkan tegangan.
3. Meningkatkan Efisiensi
Pole core yang terbuat dari material ferromagnetik memiliki sifat magnetik yang mengarahkan medan magnet secara lebih terkonsentrasi. Hal ini membantu meningkatkan efisiensi motor atau generator, karena medan magnet yang lebih kuat dapat menghasilkan gaya yang lebih besar dan meningkatkan konversi energi listrik menjadi gerakan mekanik atau sebaliknya.
4. Menstabilkan Medan Magnet
Pole core juga memiliki fungsi untuk menjaga stabilitas medan magnet yang dihasilkan. Dengan adanya pole core yang solid dan terpasang secara kokoh, medan magnet dapat tetap terkonsisten dan tidak terganggu oleh gangguan eksternal, sehingga kinerja motor atau generator dapat dijaga secara optimal.

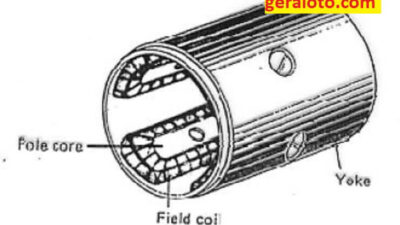

Konstruksi Pole Core Pada Sistem Starter
Dalam sistem starter mobil, konstruksi pole core berbeda dengan konstruksi pole core pada motor listrik atau generator. Dalam sistem starter, pole core sering disebut sebagai armature core. Berikut adalah beberapa informasi mengenai konstruksi pole core dalam sistem starter:
1. Material
Pole core dalam sistem starter umumnya terbuat dari material ferromagnetik, seperti besi atau baja. Material ini dipilih karena memiliki sifat magnetis yang baik untuk membentuk medan magnet yang kuat.
2. Bentuk dan Desain
Pole core pada sistem starter biasanya memiliki bentuk silindris dengan bagian tengah yang berongga untuk memungkinkan rotor starter atau komutator terpasang. Bagian luar pole core umumnya dilapisi dengan lapisan isolasi untuk mencegah hubungan langsung dengan komponen lain.
3. Laminasi
Seperti dalam konstruksi pole core pada motor listrik atau generator, pole core dalam sistem starter juga dapat menggunakan laminasi untuk mengurangi arus eddy dan hilangnya energi yang di sebabkan oleh arus eddy dalam inti kutub. Laminasi ini terbuat dari lapisan tipis material ferromagnetik yang di isolasi satu sama lain.
4. Slot Gulungan
Pole core dalam sistem starter memiliki slot atau celah di sekitar permukaannya. Slot ini berguna untuk memasang gulungan kumparan yang membentuk bagian dari stator starter. Gulungan kumparan ini terhubung dengan sirkuit listrik untuk menghasilkan medan magnet saat arus di alirkan.
5. Pengikatan dan Pemasangan
Pole core dalam sistem starter di ikat secara kuat ke struktur atau rangka starter. Ini memastikan stabilitas dan posisi yang tepat selama operasi starter.
Cara Kerja Pole Core
Cara kerja pole core pada sistem starter mobil melibatkan prinsip dasar elektromagnetisme untuk menghasilkan medan magnet yang kuat. Berikut adalah penjelasan mengenai cara kerja pole core pada sistem starter:
1. Pasokan Arus Listrik
Ketika kunci kontak di hidupkan pada posisi “start”, arus listrik di alirkan ke sistem starter melalui rangkaian elektrik. Arus ini mengalir melalui gulungan kumparan yang terhubung dengan pole core.
2. Elektromagnetisme
Arus listrik yang mengalir melalui gulungan kumparan pada pole core menciptakan medan magnet di sekitarnya. Prinsip dasar elektromagnetisme menyatakan bahwa ketika arus listrik mengalir melalui konduktor, medan magnet di hasilkan sekitar konduktor tersebut. Medan magnet yang berasal dari arus yang mengalir melalui gulungan kumparan mempengaruhi pole core.
3. Interaksi Medan Magnet
Medan magnet yang berasal dari arus pada gulungan kumparan berinteraksi dengan rotor starter yang terletak di dalam sistem starter. Rotor starter biasanya terdiri dari magnet permanen atau elektromagnet yang terhubung dengan poros starter.
4. Gerakan Rotasi
Interaksi antara medan magnet di pole core dengan medan magnet di rotor starter menyebabkan rotor starter berputar. Gerakan rotasi ini di transfer ke mesin melalui sistem starter lainnya, seperti gear atau flywheel, untuk memutar mesin dan memulai kendaraan.
Pole core dalam sistem starter memiliki fungsi penting dalam menghasilkan medan magnet yang berguna untuk memutar rotor starter. Medan magnet yang berasal dari arus yang mengalir melalui gulungan kumparan pada pole core mempengaruhi rotor starter, yang pada gilirannya menghasilkan gerakan rotasi untuk memulai mesin. Proses ini memanfaatkan prinsip dasar elektromagnetisme dan konversi energi listrik menjadi energi mekanik.
