Magnetic Switch Starter atau lebih di kenal sebagai saklar magnetik starter merupakan salah satu perangkat yang berfungsi penting dalam dunia listrik dan otomasi. Perangkat ini memiliki peran krusial dalam mengontrol aliran listrik pada motor listrik, khususnya pada aplikasi industri dan sistem otomatisasi.
Dengan menggunakan prinsip elektromagnetik, magnetic switch starter mampu memberikan perlindungan dan kendali yang efektif terhadap motor, sekaligus memastikan operasional yang aman dan efisien. Untuk lebih jelasnya terkait magnetic switch starter kendaraan berfungsi sebagai apa akan di ulas lebih dalam pada artikel berikut ini.
Magnetic Switch Starter Berfungsi Sebagai Apa?
Magnetic switch starter pada kendaraan, yang juga di kenal sebagai saklar starter atau saklar penghidup, yang berfungsi dalam memulai mesin kendaraan. Fungsinya melibatkan serangkaian proses elektromagnetik yang terjadi saat kunci kontak di aktifkan untuk menyalakan mesin. Berikut adalah magnetic switch starter berfungsi sebagai apa saja yaitu:
1. Menjalankan Motor Pada Awal Start
Ketika kunci kontak di aktifkan ke posisi start, magnetic switch starter berfungsi sebagai penyedia aliran listrik ke motor starter. Motor starter ini kemudian menggerakkan gigi (pinion) untuk menyambungkan dengan roda ring gear pada mesin. Proses ini memulai putaran mesin, memungkinkan pembakaran bahan bakar dan penggerak kendaraan.
2. Pencegahan Kerusakan pada Starter dan Mesin
Magnetic switch starter di lengkapi dengan solenoid (elektromagnet) yang berfungsi sebagai penghubung dan pemutus sirkuit listrik ke motor starter. Selama mesin sudah hidup dan berputar, magnetic switch starter secara otomatis memutuskan aliran listrik ke motor starter untuk mencegah kerusakan pada komponen tersebut dan menghemat energi.
3. Sistem Anti-Theft
Pada beberapa kendaraan, magnetic switch starter juga berperan dalam sistem keamanan. Ketika kunci kontak di putar ke posisi off, saklar starter akan memutuskan aliran listrik ke starter, sehingga sulit bagi seseorang untuk mencoba menyalakan mesin tanpa kunci yang sesuai.
4. Kemudahan Penggunaan
Magnetic switch starter berfungsi sebagai alat untuk memberikan kemudahan penggunaan. Dengan hanya memutar kunci ke posisi start, pengemudi dapat mengaktifkan proses start mesin dengan cepat dan mudah. Ini membantu dalam meningkatkan kenyamanan pengemudi dan efisiensi penggunaan kendaraan.
5. Pencegahan Overcranking
Magnetic switch starter memiliki mekanisme yang berfungsi sebagai pencegah overcranking, yaitu kondisi dimana motor starter terus-menerus mencoba memutar mesin yang sudah hidup. Hal ini membantu melindungi motor starter dari kerusakan yang di sebabkan oleh operasi berlebihan.
6. Monitoring Kondisi Mesin
Beberapa sistem modern menggunakan sensor dan teknologi terkini pada magnetic switch starter untuk memonitor kondisi mesin. Ini dapat mencakup pemantauan suhu, tekanan minyak, dan parameter lain yang penting untuk kesehatan mesin.

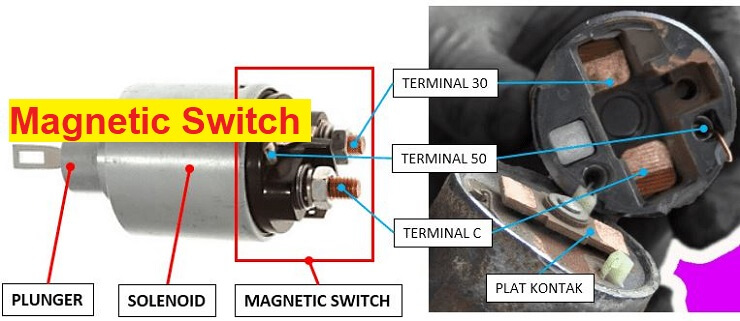

Konstruksi Magnetic Switch Starter
Konstruksi magnetic switch starter melibatkan perakitan beberapa komponen utama dalam suatu rangkaian yang dapat mengontrol dan memulai mesin. Berikut adalah deskripsi umum konstruksi magnetic switch starter:
1. Solenoid
Solenoid merupakan inti dari konstruksi ini. Biasanya berbentuk tabung dengan gulungan kawat di sekelilingnya. Gulungan kawat tersebut disusun sedemikian rupa sehingga ketika dialiri arus, solenoid menghasilkan medan magnet yang menarik inti magnet atau plunger.
2. Inti Magnet (Plunger)
Inti magnet, atau sering disebut plunger, adalah bagian yang terhubung dengan saklar dan bergerak masuk atau keluar dari dalam solenoid. Pergerakan ini dikendalikan oleh medan magnet yang dihasilkan oleh solenoid.
3. Saklar (Switch)
Saklar adalah komponen yang bergerak bersama inti magnet dan berfungsi sebagai pemutus atau penghubung sirkuit listrik. Ketika inti magnet tertarik ke dalam solenoid, saklar menyambungkan sirkuit listrik ke motor starter. Sebaliknya, ketika inti magnet ditekan keluar, saklar memutuskan sirkuit, menghentikan aliran listrik ke motor starter.
4. Casing atau Housing
Magnetic switch starter umumnya ditempatkan dalam suatu casing atau housing yang kokoh dan tahan terhadap lingkungan eksternal. Casing ini melindungi komponen internal dari elemen luar seperti air, debu, dan kondisi cuaca lainnya.
5. Terminal dan Konektor
Magnetic switch starter di lengkapi dengan terminal dan konektor untuk menghubungkan kabel-kabel dengan aman dan andal.
Prinsip Kerja Magnetic Switch Starter
Prinsip kerja Magnetic Switch Starter di dasarkan pada konsep elektromagnetisme dan penggunaan solenoid. Berikut adalah langkah-langkah prinsip kerjanya:
1. Kunci Kontak
Proses di mulai ketika pengemudi memasukkan kunci ke dalam kontak kendaraan dan memutarnya ke posisi “Start”. Ini mengaktifkan sirkuit listrik di dalam sistem.
2. Arus Listrik
Setelah kunci kontak berada dalam posisi “Start”, arus listrik mengalir melalui kabel dan mencapai solenoid pada magnetic switch starter. Solenoid adalah kumparan kawat yang membentuk medan magnet ketika di aliri arus.
3. Pembentukan Medan Magnet
Aliran arus melalui solenoid menciptakan medan magnet. Medan magnet ini akan menarik inti magnet (plunger) yang terhubung dengan saklar (switch) di dalam solenoid.
4. Koneksi Sirkuit Motor Starter
Ketika inti magnet di tarik ke dalam solenoid, saklar yang terhubung dengannya akan menghubungkan sirkuit listrik menuju motor starter. Motor starter kemudian mulai berputar.
5. Engaging Pinion ke Ring Gear
Saat motor starter berputar, gigi kecil yang disebut pinion akan bergerak maju dan menyambung dengan roda gigi besar yang disebut ring gear pada mesin. Ini menghubungkan motor starter dengan mesin.
6. Start Mesin
Setelah pinion dan ring gear terhubung, motor starter mulai memutar mesin. Proses ini memulai putaran mesin dan memicu proses pembakaran bahan bakar di dalam silinder mesin.
7. Pemutusan Sirkuit
Begitu mesin berhasil di nyalakan, sistem melibatkan mekanisme pemutusan sirkuit. Saklar dalam solenoid akan memutuskan sirkuit listrik ke motor starter untuk menghentikan putaran motor starter dan mencegah kerusakan akibat operasi berlebihan.
8. Kunci Kontak Kembali ke Posisi Awal
Setelah mesin hidup, pengemudi dapat melepaskan kunci kontak dari posisi “Start”. Ini akan mengembalikan kunci kontak ke posisi “Run” atau “On,” dan dalam beberapa sistem, juga memutuskan aliran listrik ke solenoid untuk mencegah konsumsi daya yang tidak perlu.
Magnetic switch starter berfungsi sebagai alat untuk memastikan proses start mesin berlangsung dengan efisien dan aman. Fungsi-fungsi ini bekerja bersama-sama untuk memberikan pengalaman mengemudi yang andal dan nyaman bagi pengemudi.
