Skema kunci kontak mobil adalah salah satu aspek penting dalam dunia otomotif yang sering kali tidak mendapatkan perhatian yang layak. Meskipun begitu, pemahaman yang baik tentang bagaimana kunci kontak bekerja dan perannya dalam operasi mobil sangatlah penting.
Kunci kontak adalah gerbang utama yang memungkinkan kendaraan untuk dinyalakan dan digunakan. Skema kunci kontak mencakup berbagai komponen yang bekerja sama untuk mengendalikan fungsi mobil, mulai dari menghidupkan mesin hingga mengoperasikan berbagai sistem seperti lampu, radio, dan sistem pendingin. Pemahaman yang baik tentang bagaimana semua ini bekerja dapat membantu pemilik mobil dalam pemeliharaan dan penggunaan kendaraan yang lebih baik.
Dalam artikel ini, kita akan membahas secara mendalam tentang skema kunci kontak pada mobil, mengungkapkan peran utamanya, berbagai komponen yang terlibat, serta pentingnya pemahaman terhadap sistem ini untuk pemilik mobil.
Fungsi Utama Kunci Kontak
Kunci kontak adalah alat yang digunakan untuk mengontrol daya pada kendaraan. Ini adalah pintu gerbang utama yang memungkinkan kita untuk menghidupkan dan mematikan mesin, serta mengendalikan berbagai sistem kendaraan. Ini adalah elemen yang sangat penting dalam menjalankan mobil kita sehari-hari.
Komponen Utama Skema Kunci Kontak
1. Kunci Fisik
Bagian yang paling kita kenal adalah kunci fisik yang kita masukkan ke dalam kunci kontak untuk menghidupkan atau mematikan mesin. Beberapa kendaraan modern juga dilengkapi dengan kunci pintar atau sistem push-start yang menghilangkan kunci fisik.
2. Sistem Kontrol
Di balik kunci fisik atau sistem pintar, terdapat sistem kontrol yang menghubungkan kunci dengan berbagai fungsi kendaraan. Ini termasuk komponen seperti saklar starter, relay, dan komputer kendali mesin (ECU) yang mengontrol operasi mesin.
3. Sistem Keamanan
Sistem keamanan seperti immobilizer dapat terintegrasi dengan kunci kontak untuk mencegah pencurian. Mereka memerlukan kode pengenalan atau sinyal tertentu dari kunci untuk mengaktifkan mesin.
Cara Kerja Skema Kunci Kontak
1. Memasukkan Kunci
Pemilik memasukkan kunci fisik atau mendekatkan kunci pintar ke dalam area yang ditentukan pada mobil.
2. Identifikasi
Sistem identifikasi mengenali kunci tertentu yang digunakan dan memverifikasi keabsahan kunci tersebut. Ini bisa dilakukan melalui kode khusus pada kunci fisik atau sinyal yang dikirim oleh kunci pintar.
3. Memulai Mesin
Jika kunci diidentifikasi dengan benar, mesin dapat dihidupkan dengan mengaktifkan saklar starter dan mengirim sinyal ke ECU untuk menghidupkan mesin.
Skema Kabel Kunci Kontak Mobil
Warna kabel pada skema kunci kontak mobil dapat bervariasi tergantung pada model, merek, dan tahun pembuatan kendaraan. Namun, terdapat beberapa standar warna kabel yang umum di gunakan dalam sistem kunci kontak mobil di banyak kendaraan. Berikut adalah beberapa warna kabel umum dalam skema kunci kontak mobil dan arti atau fungsi masing-masing:
- Merah: Kabel merah biasanya adalah kabel positif (12V) yang mengalirkan daya dari baterai ke berbagai komponen dalam sistem kunci kontak. Ini sering di gunakan untuk menghidupkan mesin saat kunci kontak dalam posisi “Start” dan “On.”
- Hitam: Kabel hitam adalah kabel negatif (ground) yang menghubungkan berbagai komponen dalam sistem kunci kontak ke tanah (ground). Ini di gunakan untuk mengakhiri sirkuit listrik dan memastikan bahwa arus listrik mengalir dengan baik.
- Kuning: Kabel kuning sering di gunakan sebagai kabel pengunci (lock) dalam sistem kunci kontak. Ini berfungsi untuk mengunci kendaraan atau mengaktifkan fitur keamanan tertentu.
- Putih: Kabel putih sering di gunakan sebagai kabel pembuka (unlock) dalam sistem kunci kontak. Ini berfungsi untuk membuka kendaraan atau menonaktifkan sistem keamanan.
- Biru: Kabel biru dapat di gunakan untuk berbagai tujuan, tetapi sering di gunakan untuk mengendalikan sistem pencahayaan seperti lampu belakang atau penanda kendaraan.
- Hijau: Kabel hijau sering di gunakan untuk mengendalikan sistem klakson.
- Cokelat: Kabel cokelat dapat di gunakan untuk berbagai fungsi, tetapi seringkali di gunakan untuk mengendalikan sistem lampu parkir atau lampu tanda belok.
- Abu-abu: Kabel abu-abu juga dapat memiliki berbagai fungsi, tergantung pada konfigurasi kendaraan. Ini dapat di gunakan untuk mengendalikan sistem-sistem tambahan seperti sistem audio atau alarm.

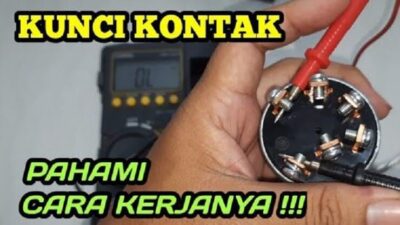

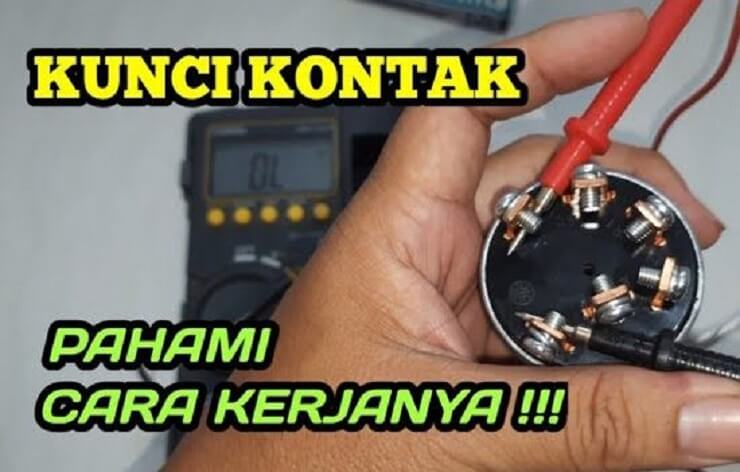

Terminal Kunci Kontak Mobil
Terminal utama dalam kunci kontak memiliki peran penting dalam mengatur berbagai fungsi kendaraan Anda. Mari kita eksplorasi lebih lanjut tentang berbagai terminal ini dan apa fungsi masing-masing:
1. Terminal B (Baterai):
Terminal B adalah titik awal dalam kunci kontak yang terhubung langsung ke baterai kendaraan. Ini adalah sumber utama daya listrik yang di gunakan untuk menghidupkan sistem kendaraan.
2. Terminal IG/ON (Ignition/On):
Terminal IG/ON terhubung ke koil pengapian dan mengontrol pengapian mesin. Saat Anda memutar kunci ke posisi ini, mesin mobil akan siap untuk dinyalakan.
3. Terminal ST (Starter):
Terminal ST berfungsi menghubungkan daya listrik dari baterai ke motor starter. Saat Anda memutar kunci ke posisi ini, motor starter akan berputar, memulai mesin kendaraan Anda.
4. Terminal ACC (Accessory):
Terminal ACC (Accessory) adalah titik kunci kontak yang memungkinkan pasokan daya listrik ke berbagai aksesoris kendaraan yang tidak memerlukan mesin dalam keadaan hidup. Ini termasuk perangkat seperti headunit, lampu-lampu, dan aksesori lainnya. Dalam posisi ACC, mesin mobil tetap mati, tetapi Anda dapat menggunakan aksesoris kendaraan.
Masalah dan Pemeliharaan
Kunci kontak bisa mengalami masalah dari waktu ke waktu, seperti kunci yang tersangkut, baterai kunci pintar yang lemah, atau sistem immobilizer yang bermasalah. Pemilik mobil perlu menjaga kunci mereka dalam kondisi baik dan menggantinya jika di perlukan.
Kesimpulan
Skema kunci kontak mobil adalah komponen kritis dalam operasi kendaraan kita yang sering di abaikan. Memahami cara kerja sistem ini, menjaga kunci dalam kondisi baik, dan merawat sistem keamanan adalah langkah-langkah penting untuk menjalankan mobil kita dengan aman dan efisien. Dengan pemahaman yang lebih baik tentang sistem ini, pemilik mobil dapat merasa lebih percaya diri saat mengemudi dan mengelola kendaraan mereka.
