Apa saja bagian bagian dari alternator mobil? Di balik setiap mobil yang bergerak dengan elegan dan sistematis, terdapat jaringan kompleks komponen yang bekerja bersama demi menyediakan energi dan daya yang tak terlihat. Salah satu komponen kritis yang menjaga aliran listrik tetap lancar dan memberikan daya yang tak ternilai adalah alternator. Alternator adalah “pemercepat energi” yang mewujudkan energi mekanik menjadi energi listrik, melayani berbagai sistem vital dalam mobil.

Dari rotor yang berputar dengan anggun hingga stator yang diam dengan penuh dedikasi, kami akan merinci dan mengulas bagian-bagian yang membentuk keseluruhan alternator. Dari peran inti stator yang tidak terlihat hingga brushes (sikat) yang memberi sentuhan langsung.

Dalam artikel ini, kita akan membawa Anda dalam perjalanan eksplorasi yang mendalam ke dalam bagian bagian esensial dari alternator mobil, mengungkapkan peran dan fungsi masing-masing komponen yang membentuk jantung sistem listrik kendaraan.

bagian bagian alternator

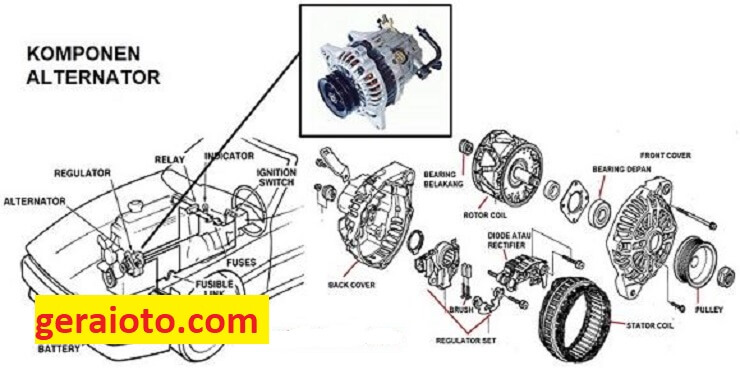

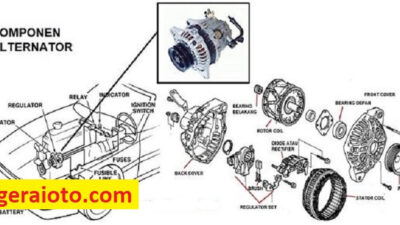

Bagian Bagian Alternator Pada Mobil

Alternator pada mobil memiliki komponen-komponen khusus yang bekerja bersama untuk menghasilkan energi listrik yang diperlukan untuk mengisi baterai dan memasok daya ke sistem listrik mobil. Berikut adalah beberapa bagian bagian utama dari alternator pada mobil:

1. Rotor

Rotor pada alternator mobil adalah bagian berputar yang menghasilkan medan magnet putar. Bagian bagian alternator ini biasanya terdiri dari inti besi dengan kumparan kawat yang diberi arus listrik atau memiliki magnet permanen. Ketika rotor berputar, medan magnet putar yang dihasilkannya memotong medan magnet stator dan menginduksi arus listrik dalam kumparan-kumparan stator.

Baca Juga:  Starter Motor Kadang Bisa Kadang Tidak & Perbaikan

2. Stator

Stator pada alternator mobil adalah bagian bagian diam yang berisi kumparan-kumparan kawat. Kumparan-kumparan ini terhubung ke sistem listrik mobil dan menerima arus listrik yang diinduksi oleh medan magnet rotor. Stator mengubah energi mekanik menjadi energi listrik melalui induksi elektromagnetik.

3. Inti Stator

Inti stator terbuat dari bahan ferromagnetik yang membantu memusatkan medan magnet dan meningkatkan efisiensi proses induksi. Bagian ini juga berperan dalam mengarahkan aliran fluks magnetik ke kumparan-kumparan stator.

4. Penyangga dan Gagang Penyangga

Ini adalah struktur fisik yang mendukung bagian bagian alternator dan membantu dalam meredam getaran dan suara selama operasi. Gagang penyangga juga bisa berfungsi sebagai tempat pemasangan alternator pada mesin atau rangka mobil.

5. Pulley Penggerak

Pulley penggerak terhubung ke poros rotor dan diputar oleh mesin mobil melalui sabuk penggerak. Putaran pulley penggerak menggerakkan rotor dan inisiasi proses induksi.

6. Rectifier

Rectifier adalah bagian bagian yang mengubah arus listrik bolak-balik (AC) yang dihasilkan oleh stator menjadi arus searah (DC) yang digunakan untuk mengisi baterai dan menyuplai listrik ke sistem mobil. Komponen ini biasanya menggunakan dioda untuk melakukan konversi ini.

7. Regulator Tegangan

Regulator tegangan mengontrol tegangan keluaran alternator agar tetap stabil dan sesuai dengan kebutuhan sistem. Ini mencegah overcharging baterai dan kerusakan pada komponen lain dalam sistem listrik.

Baca Juga:  Fungsi Release Bearing: 5 Peran, Bagian, Cara Kerja

8. Kipas Pendingin

Beberapa bagian bagian alternator di lengkapi dengan kipas pendingin untuk membantu menjaga suhu operasi yang aman untuk komponen-komponen internal.

9. Pengatur Tegangan dan Pengatur Kecepatan

Di beberapa model mobil modern, alternator di lengkapi dengan pengatur tegangan dan pengatur kecepatan elektronik yang dapat mengoptimalkan kinerja alternator berdasarkan permintaan energi sistem listrik.

10. Brushes (Sikat)

Dalam alternator tradisional, brushes (sikat) adalah bagian yang bersentuhan langsung dengan slip ring pada rotor. Sikat berfungsi sebagai penghubung listrik antara rotor dan regulator tegangan, memungkinkan arus listrik dari rotor mengalir ke komponen lain dalam sistem.

11. Slip Ring (Cincin Selip)

Slip ring adalah bagian yang terpasang pada poros rotor dan berguna sebagai kontak geser untuk menghubungkan brushes (sikat) ke kumparan rotor. Arus listrik dari rotor di hubungkan melalui slip ring ke sikat, dan dari sana ke komponen lain dalam generator.

12. Bearing (Bantalan)

Alternator di lengkapi dengan bantalan yang mendukung rotor dan memungkinkan putarannya yang mulus. Bantalan ini membantu mengurangi gesekan dan aus pada poros rotor.

13. Tensioner (Peregangan)

Dalam beberapa konfigurasi, terutama pada alternator yang terhubung oleh sabuk penggerak, tensioner adalah komponen yang mempertahankan ketegangan pada sabuk penggerak. Ini memastikan agar sabuk tetap kencang dan memungkinkan transfer energi yang efisien dari pulley penggerak.

Baca Juga:  Komponen Wiper: 7 Bagian Dan Fungsi

14. Casing (Casing atau Cangkang)

Casing alternator adalah pelindung fisik untuk komponen internal. Ini melindungi komponen dari elemen luar dan juga membantu dalam mengarahkan aliran udara pendingin.

15. V-Belt (Sabuk V)

Pulley penggerak dan sabuk V adalah bagian dari sistem penggerak ini mengubah gerakan putaran mesin menjadi gerakan putaran rotor. Pulley penggerak terpasang pada poros rotor dan di hubungkan dengan mesin melalui sabuk V.

16. Ventilasi dan Pendingin

Bagian bagian alternator yang terakhir yaitu memiliki ventilasi dan sistem pendingin yang membantu menjaga suhu operasi yang aman untuk komponen internal dan memastikan kinerja optimal dalam jangka panjang.

Semua komponen atau bagian bagian ini bekerja bersama untuk menghasilkan arus listrik yang stabil dan konsisten, mengisi baterai mobil, dan memberikan daya kepada berbagai perangkat dan sistem dalam mobil, seperti sistem pengapian, lampu, pendingin udara, hingga sistem hiburan dan navigasi.
